Реле контроля напряжения HRN-56
Прибор для контроля последовательности и выпадения фаз в трехфазных сетях, используется для обеспечения защиты электрооборудования
- Питание с контролируемого напряжения Un: 3×120 В; 3×208 В; 2×240 В; 3×400 В
- Настраиваемая временная задержка
- Сохранение функций при выпадении одной из фаз
- Исполнение 1S, крепление на DIN-рейку
Реле контроля напряжения HRN-56 предназначено для контроля последовательности и выпадения фаз в трехфазных сетях, используется для обеспечения защиты электрооборудования
Технические характеристики:
Технические характеристики:
| Параметр
| Значение
| |||
| HRN-56/120
| HRN-56/208
| HRN-56/240
| HRN-56/400
| |
| Напряжение питания и контроля Un | 3×120 В | 3×208 В | 3×240 В | 3×400 В |
| Верхний уровень напряжения Umax | Настраиваемый, 70…95% Un | |||
| Нижний уровень напряжения Umin |
60% Un
| |||
| Максимальная мощность
| 2 ВА | |||
| Гистерезис
| 5% | |||
| Пиковая перегрузка
| ~3×180 В < 1 мс | ~3×300 В < 1 мс | ~3×300 В < 1 мс | ~3×500 В < 1 мс |
| Задержка времени Т1 (макс.)
| 500 мс
| |||
| Задержка времени Т2 (настраиваемая)
| 0…10 с
| |||
| Выходные контакты
| 1 переключающий (AgNi)
| |||
| Номинальный ток
| 8 А | |||
| Пиковый ток
| 10 А | |||
| Индикация выхода
| Красный LED-индикатор | |||
| Рабочая температура | −20…55°C | |||
| Рабочее положение
| Произвольное | |||
| Сечение подключаемого провода | Макс. 2×2,5 мм²; 1×4 мм²; c изоляцией 1×2,5 мм²; 2×1,5 мм² | |||
| Крепление
| DIN-рейка EN 60715 | |||
| Защита
| IP40 со стороны лицевой панели | |||
| Категория перенапряжения
| III | |||
| Вес
| 66 г | 67 г
| ||
| Габаритные размеры
| 90×17,6×64 мм
| |||

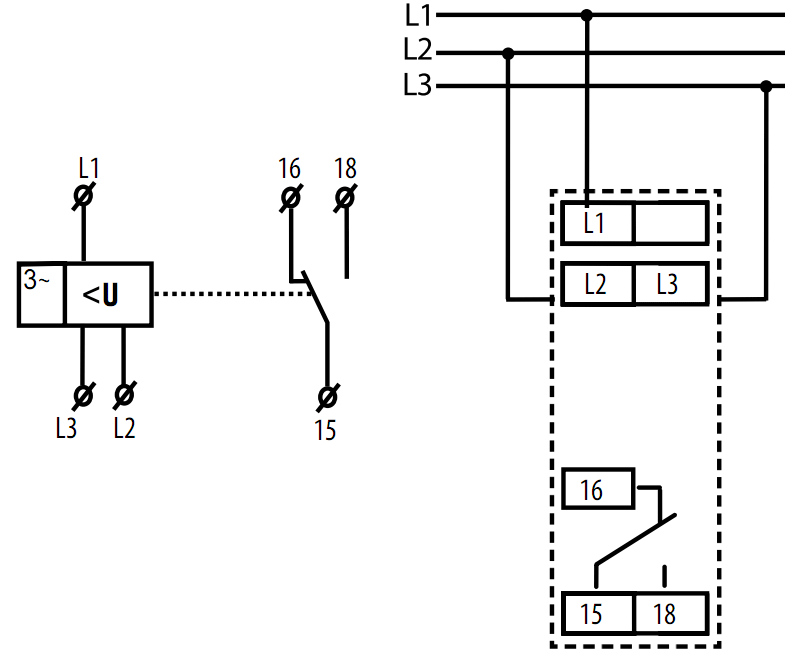

| Схема подключения HRN-56
|
 |
