Реле контроля напряжения HRN-55N

Арт: E55269

Прибор для контроля последовательности и выпадения фаз в трехфазных сетях, используется для обеспечения защиты электрооборудования

Питание с контролируемого напряжения U_n: 3×400 В/230 В
Контроль последовательности и выпадения фаз
Настраиваемая временная задержка
Сохранение функций при выпадении одной из фаз
Монтаж: на DIN-рейку, стандарт 1S

В закладки

2 970 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Оплата
Перейти к сравнению

Описание

Отзывы (0)

Реле контроля напряжения HRN-55N предназначено для контроля последовательности и выпадения фаз в трехфазных сетях, используется для обеспечения защиты электрооборудования

Технические характеристики:

Параметр	Значение
Напряжение питания и контроля U_n	3×400 В/230 В
Верхний уровень напряжения U_max	125% U_n
Нижний уровень напряжения U_min	75% U_n
Максимальная мощность	2 ВА
Гистерезис	5%
Пиковая перегрузка	~3×288 В в течение < 1 мс
Задержка времени Т1	≤ 500 мс
Задержка времени Т2 (настраиваемая)	0,1…10 с
Выходные контакты	1 переключающий (AgNi)
Номинальный ток	8 А
Пиковый ток	10 А
Индикация выхода	Красный LED-индикатор
Рабочая температура	−20…55°С
Рабочее положение	Произвольное
Сечение подключаемого провода	Макс. 2×2,5 мм² ; 1×4 мм² ; c изоляцией 1×2,5 мм² ; 2×1,5 мм²
Монтаж	На DIN-рейку, стандарт 1S
Защита	IP40 со стороны лицевой панели
Категория перенапряжения	III
Вес	66 г
Габаритные размеры	90×17,6×64 мм

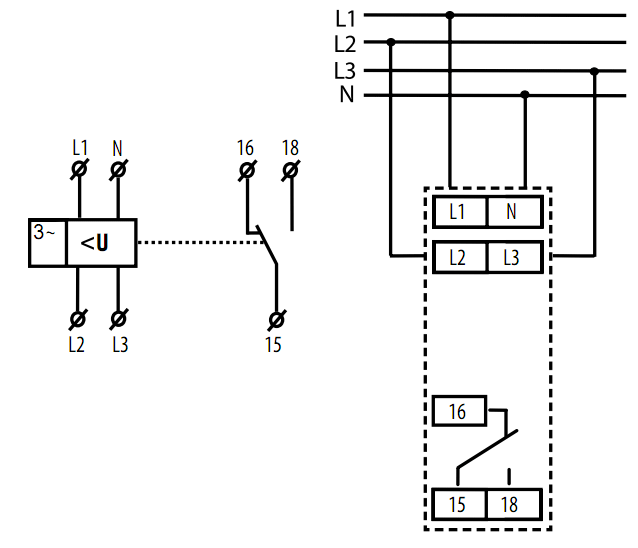

Схема подключения HRN-55N
