Реле контроля напряжения HRN-54
Прибор для контроля повышения/понижения напряжения в трехфазных сетях, используется для обеспечения защиты электрооборудования
- Питание с контролируемого напряжения Un 3×400 В
- Контроль последовательности и выпадения фаз
- Возможность настройки и контроля двух независимых уровней напряжения
Реле контроля напряжения HRN-54 предназначено для контроля повышения/понижения напряжения в трехфазных сетях, используется для обеспечения защиты электрооборудования
Особенности:
Особенности:
- Настраиваемая временная задержка
- Сохранение функций при выпадении одной из фаз
- Исполнение 1S, крепление на DIN-рейку
| Параметр
| Значение |
| Напряжение питания и контроля Un
| 3×400 В |
| Верхний уровень напряжения Umax | 105…125% Un
|
| Нижний уровень напряжения Umin | 75…95% Un
|
| Максимальная мощность
| Max 2 ВА
|
| Гистерезис
| 5%
|
| Асимметрия
| 5...20%
|
| Пиковая перегрузка
| ~3×500 В в течение < 1 мс
|
| Задержка времени Т1, максимальная
| 500 мс
|
| Задержка времени Т2 (настраиваемая)
| 0,1…10 с
|
| Погрешность механической настройки
| 5%
|
| Погрешность повторения
| < 1%
|
| Выходные контакты
| 1 переключающий (AgNi)
|
| Номинальный ток
| 8 А
|
| Пиковый ток
| 10 А
|
| Индикация выхода
| Красный LED-индикатор
|
| Рабочая температур | −20…55°С |
| Рабочее положение
| Произвольное
|
| Сечение подключаемого провода | Max 2×2,5 мм²; 1×4 мм²; c изоляцией 1×2,5 мм²; 2×1,5 мм² |
| Крепление
| DIN-рейка EN 60715
|
| Защита
| IP40 со стороны лицевой панели
|
| Категория перенапряжения
| III
|
| Вес
| 69 г
|
| Габаритные размеры
| 90×17,6×64 мм
|

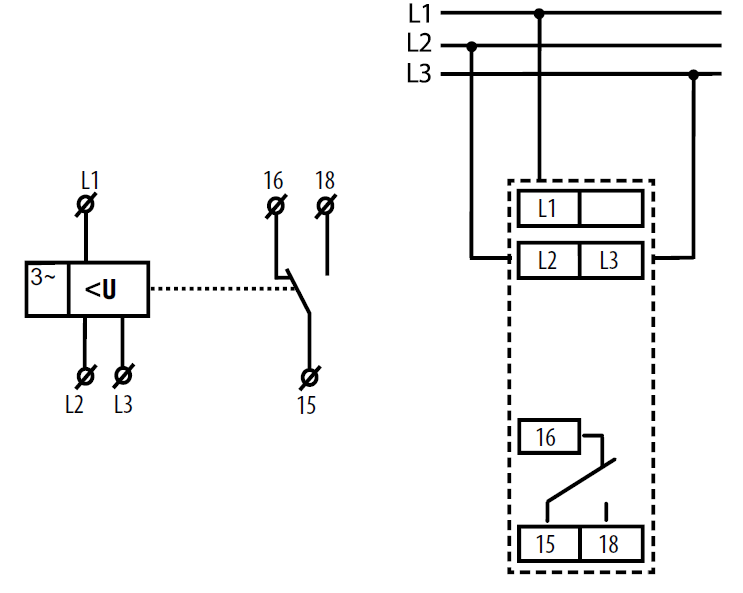

| Схема подключения HRN-54
|
 |
