Реле контроля напряжения HRN-43N
Прибор для комплексного контроля трехфазных цепей.
- Двухуровневый контроль напряжения в диапазоне 138…276 В.
- Контроль асимметрии фаз.
- Контроль последовательности и выпадения фаз.
- Гальванически изолированное напряжение питания: ~230 В; ~400 В; ≅24 В.
Реле контроля напряжения HRN-43N предназначено для комплексного контроля трехфазных цепей.
Особенности:
- Функция MEMORY для возвращения в нормальный режим
- Система напряжения: 3×400/230 В c нейтралью
- 2 выходных реле с возможностью выбора функции второго реле (независимо/параллельно)
- Исполнение 3S, крепление на DIN-рейку
| Параметр
| Значение |
| Напряжение питания | ~230 В; ~400 В; ≅24 В |
| Максимальная мощность
| 4,5 ВА
|
| Система напряжения
| 3×400/230 В с нейтралью |
| Верхний уровень напряжения Umax
| ~138…276 В
|
| Нижний уровень напряжения Umin
| 35…99% Umax
|
| Гистерезис
| Избирательный 5% или 10% от настроенного значения
|
| Асимметрия
| 5…20%
|
| Пиковая перегрузка
| 350 В в течение < 1 мс
|
| Задержка времени Т1 (постоянная)
| 200 мс
|
| Задержка времени Т2 (настраиваемая)
| 0…10 мс
|
| Погрешность механической настройки
| 5%
|
| Погрешность повторения
| < 1%
|
| Количество выходных контактов
| 2 переключающих (AgNi)
|
| Номинальный ток
| 16 А
|
| Рабочая температура | −20…55°С |
| Рабочее положение
| Произвольное
|
| Крепление
| DIN-рейка EN 60715
|
| Защита
| IP40 со стороны лицевой панели
|
| Категория перенапряжения
| III
|
| Вес
| 239 г
|
| Габаритные размеры
| 90×52×65 мм |

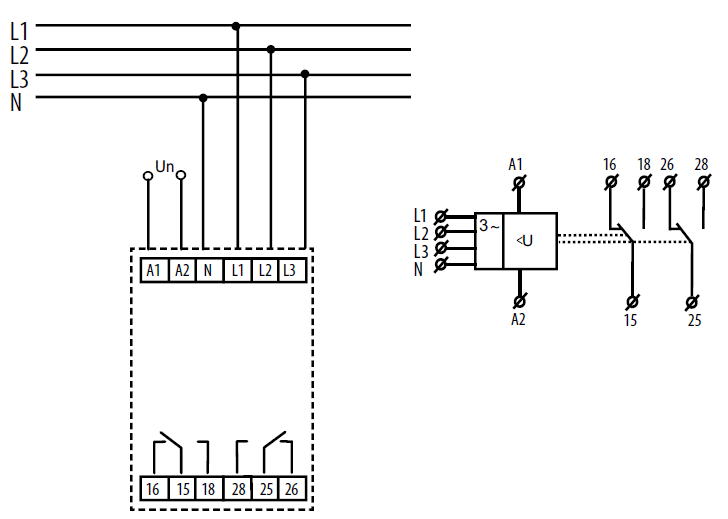

| Схема подключения HRN-43N
|
 |
