Реле контроля напряжения HRN-43
Прибор для комплексного контроля трехфазных цепей
- Двухуровневый контроль напряжения в диапазоне 240…480 В
- Контроль асимметрии фаз
- Контроль последовательности фаз
- Контроль выпадения фаз
Реле контроля напряжения HRN-43 предназначено для комплексного контроля трехфазных цепей
Особенности:
Особенности:
- Гальванически изолированное напряжение питания: ~230 В; ~400 В; ≅24 В
- Функция MEMORY для возвращения в нормальный режим
- Система напряжения: 3×400 В без нейтрали
- 2 выходных реле с возможностью выбора функции второго реле (независимо/параллельно)
- Исполнение 3S, крепление на DIN-рейку
| Параметр
| Значение |
| Напряжение питания
| ~230; ~400; ≅24 В |
| Максимальная мощность
| 4,5 ВА
|
| Система напряжения
| 3×400 В без нейтрали |
| Верхний уровень напряжения Umax
| ~240…480 В
|
| Нижний уровень напряжения Umin | 35…99% Umax |
| Гистерезис (избирательный),
| 5; 10%
|
| Асимметрия
| 5...20%
|
| Пиковая перегрузка
| 600 В в течение < 1 мс
|
| Задержка времени Т1 (постоянная)
| 200 мс
|
| Задержка времени Т2 (настраиваемая)
| 0…10 с
|
| Погрешность механической настройки
| 5%
|
| Погрешность повторения
| < 1%
|
| Количество выходных контактов
| 2 переключающих (AgNi)
|
| Номинальный ток
| 16 А
|
| Рабочая температура | −20…55 °C |
| Рабочее положение
| Произвольное
|
| Крепление
| DIN-рейка EN 60715
|
| Защита
| IP40 со стороны лицевой панели
|
| Категория перенапряжения
| III
|
| Вес
| 239 г
|
| Габаритные размеры
| 90×52×65 мм
|

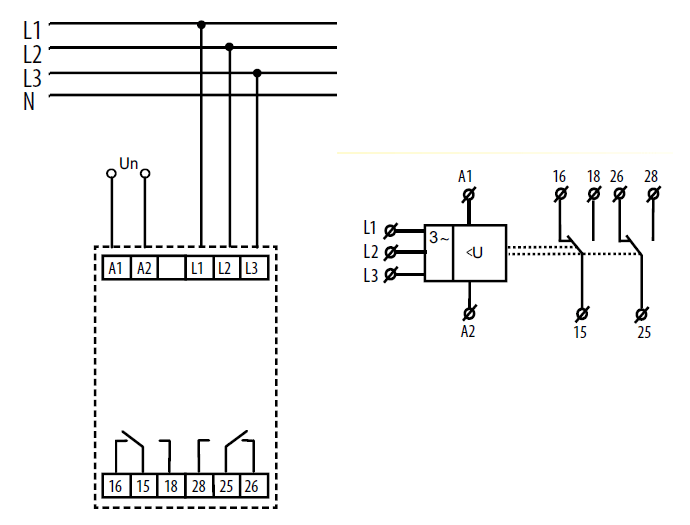

| Схема подключения HRN-43
|
 |
