Реле контроля напряжения HRN-35
Прибор для контроля однофазного напряжения и защиты оборудования от пониженного или повышенного напряжения в сети
- Питание устройства осуществляется от контролируемого напряжения (измеряет уровень автономного питания)
- Настройка уровня напряжения и задержки времени осуществляется при помощи потенциометров
- Устройство имеет независимые выводные реле для контроля за верхним и нижним уровнями
Реле контроля напряжения HRN-35 контролирует однофазное напряжение и защищает оборудование от пониженного или повышенного напряжения в сети
Особенности:
Особенности:
- Имеет независимые выводные реле для контроля за верхним и нижним уровнями
- 3-режимная индикация парой светодиодов указывает нормальное и два вида ошибочных состояний
- Нижний уровень напряжения (Umin) настраивается в процентах от величины верхнего уровня (Umax)
- Имеет настраиваемую задержку 0…10 с (для элиминации кратковременных скачков и пиков напряжения)
- Можно коммутировать разные нагрузки на каждом уровне
- Однофазное исполнение, 1S, крепление на DIN-рейку
| Параметр
| Значение |
| Клеммы питания и замера
| A1–A2
|
| Напряжение питания и контролируемое
| ~48…276 В
|
| Максимальная мощность
| 1,2 ВА
|
| Верхний уровень (Umax)
| ~160…276 В
|
| Нижний уровень (Umin) | 30…95% Umax |
| Временная задержка (настраиваемая)
| 0…10 с
|
| Погрешность настроек (механ.)
| 5%
|
| Погрешность повторений
| < 1%
|
| Количество выходных контактов
| 1 переключающий для каждого уровня (AgNi)
|
| Номинальный ток
| ~16 А
|
| Замыкающая мощность
| ~4000 ВА, =384 Вт
|
| Пиковый ток
| 30 А в течение < 3 с
|
| Замыкающее напряжение
| ~250 В/=24 В
|
| Индикация выхода
| Красный/зеленый LED
|
| Рабочая температура | −20…55°C |
| Рабочее положение
| Произвольное
|
| Крепление
| DIN-рейка
|
| Защита
| IP40 со стороны лицевой панели
|
| Сечение подключаемых проводов | Макс. 1×2,5 мм², макс. 2×1,5 мм² с изоляцией макс. 1×2,5 мм² |
| Вес
| 85 г
|
| Размер
| 90×17,6×64 мм
|
| Схема подключения

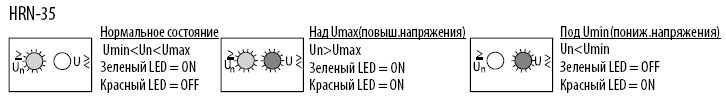

| Индикация LED
|
 |  |
