Экструдер 2

    Шкаф управления экструдером (ШУЭ) предназначен для предварительного прогрева экструдера, выдачи разрешающего сигнала на запуск шнека и поддержания заданной температуры в каждой зоне нагрева. Экструдер состоит из 8 зон. Каждая зона имеет отдельный нагревательный элемент (ТЭН) и 2 встроенных в ТЭН термоэлектрических преобразователя (термопары) ТХА. Кроме того, зоны со 2-й по 5-ю имеют охлаждающие вентиляторы.

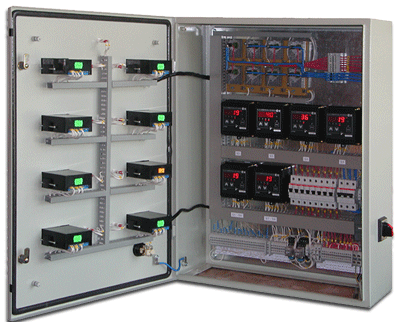

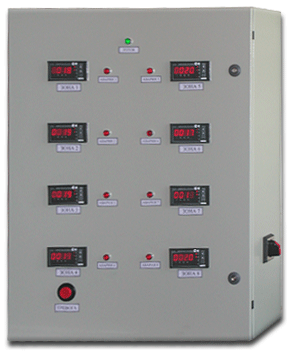

ШУЭ содержит 8 приборов ТРМ-10, расположенных на дверце шкафа. 6 приборов 2ТРМ-1, 9 защитных автоматов, 8 силовых симисторов и систему аварийно-предупредительной сигнализации (АПС).

    ТРМ10 - выполняют 2 функции. С помощью компараторов формируется сигнал о прогреве экструдера, который сохраняется до выключения питания. Управляющий выход ТРМ-10 используется для управления силовыми симисторами, коммутирующими ТЭНы с использованием ПИД закона регулирования и включением нагрузки в момент перехода фазы через 0.

    2ТРМ1 - двухканальный регулятор. На 2 прибора заводятся сигналы с термопар 1, 6, 7, 8 зон, (зон в которых нет вентиляторов). И каждый канал этих приборов управляет аварийной сигнализацией в соответствующей зоне. На оставшиеся 4 прибора заводятся сигналы с зон 2…5 соответственно. Первый канал каждого прибора управляет включением охлаждающего вентилятора своей зоны, а второй канал используется для управления АПС.

Логика работы

    После подачи питания на шкаф управления происходит измерение и отображение температуры в соответствующих зонах экструдера. Каждый из приборов ТРМ-10 осуществляет нагрев своей зоны до заданной в нем уставки №2. После достижения этой уставки во всех зонах срабатывает сигнал готовности, позволяющий запустить шнек экструдера. Сигнал сохраняется до выключения питания. Независимо от достижения уставки готовности в остальных зонах каждый ТРМ10 продолжает нагрев своей зоны до уставки №1 - уставки поддержания температуры. В процессе поддержания температуры происходит включение и выключение ТЭНов симисторными регуляторами. При превышении температуры на 6°С в зонах 2…5 включаются охлаждающие вентиляторы, при превышении температуры на 10°С в любой из зон включается звуковая сигнализация, которая квитируется кнопкой "ТРЕВОГА"
