Блок управления автоклавом

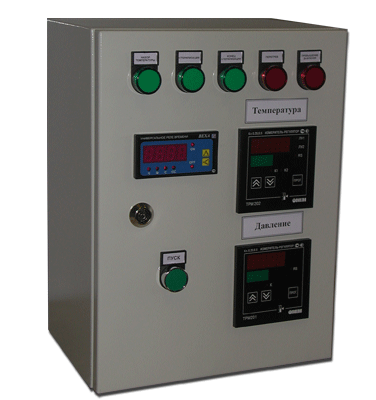

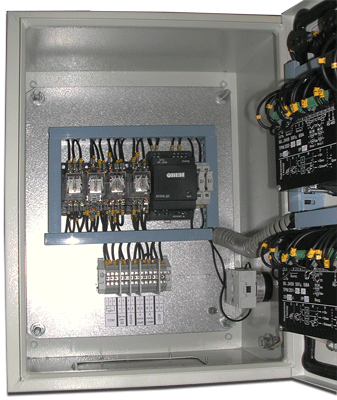

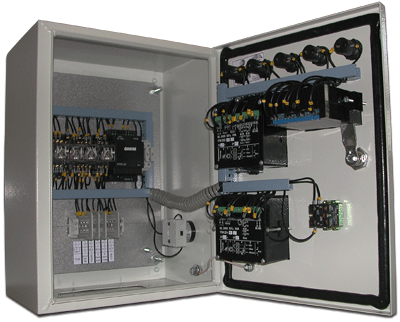

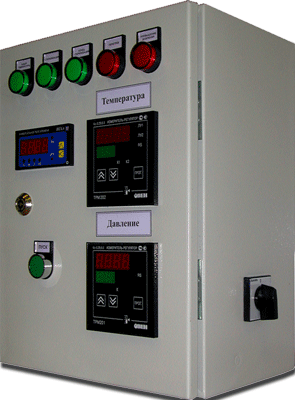

Блок управления автоклавом (далее «блок») предназначен для управления процессом стерилизации в автоклаве. В качестве нагрузки используется силовой щит общей мощностью 240кВт. В щите установлены два регулятора: ТРМ202-Щ1.РР для измерения и регулирования температуры и ТРМ201-Щ1.Р для измерения давления. Приборы имеют встроенный интерфейс RS-485, позволяющий передавать данные на ПК. Управление автоклавом осуществляется через силовой шкаф. Нагревательные элементы (далее ТЭНы) разбиты на две группы 210 и 30кВт. К входу ТРМ202 подключается термосопротивление.

Процесс стерилизации происходит в три этапа:

• Набор температуры. После нажатия кнопки «Пуск», включаются обе группы ТЭНов (общая мощность 240кВт). Горит лампа «Набор температуры».
• Стерилизация. После того, как температура в автоклаве достигнет установленного (на ТРМ202) значения, отключается группа ТЭНов в 210кВт. Происходит поддержание заданной температуры. Включена нагрузка только в 30кВт. Горит лампа «Стерилизация». Длительность данного этапа задается на реле времени ВЕХА-Щ-Р.
• Конец стерилизации. По прошествии установленного времени, нагрузка 30кВт отключается. Происходит только измерение температуры. Горит лампа «Конец стерилизации».

Прибор ТРМ201 осуществляет измерение давления в автоклаве. К его входу подключается датчик давления. В щите предусмотрены лампы аварии по температуре «Перегрев» и давлению «Превышение давления».
