Блок управления нагревом кровли

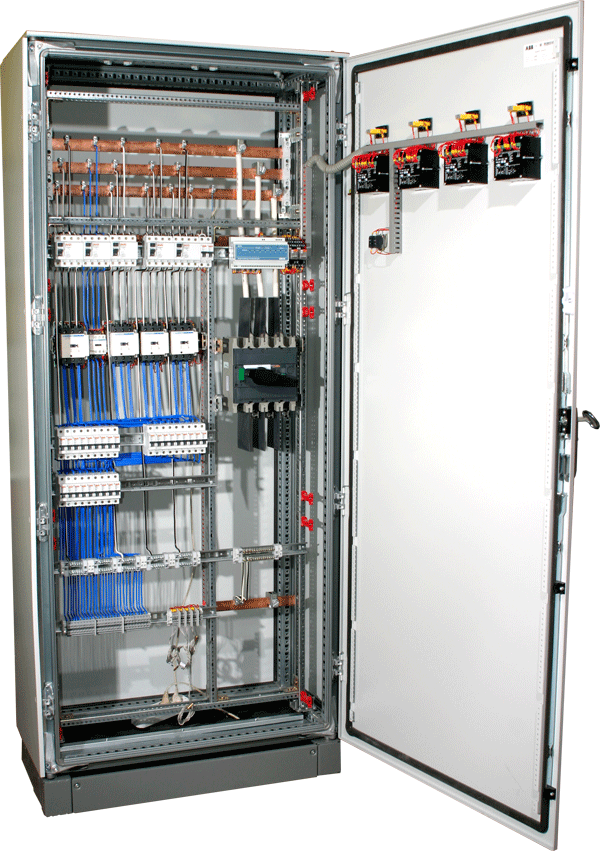

Блок управления нагревом кровли предназначен для установки и поддержания температурных режимов работы нагревателей, которые представляют собой оконные стекла с нанесенным на них резистивным слоем. В блоке предусмотрено местное управление со щита и управление с ПК. В состав блока входят 4 одноканальных измерителя-регулятора ТРМ201-Щ1.РР и модуль вывода МВУ8-Р, выдающих командный сигнал на включение/выключение нагревателей в зависимости от измеренной температуры. Измерение температуры в рабочей зоне происходит с помощью термосопротивлений. Регуляторы ТРМ201 и модуль МВУ снабжены встроенным двунаправленным интерфейсом RS-485, через который с помощью адаптера ARC-485 данные поступают на ПК. С помощью программы, разработанной в пакете Master-Scada, происходит визуальное отображение работы системы. Программа позволяет отслеживать текущее состояние объекта контроля, архивировать и просматривать данные за определенный промежуток времени.

При местном управлении все регуляторы включаются и выключаются независимо друг от друга, поддерживая установленную температуру (каждый в своей зоне) одновременно на всех сегментах кровли. В данном режиме управление с ПК невозможно.

Управление с ПК осуществляется в трех режимах: независимом, последовательном и групповом. В независимом режиме включение и выключение нагревателей происходит одновременно на всех сегментах кровли независимо друг от друга. В последовательном режиме переход управления от одной зоны к другой осуществляется поочередно в цикле: либо после достижения установленной температуры, либо по истечении заданного времени. В групповом режиме управление осуществляется так же, как в последовательном режиме, только кровля условно делится на 2 секции (по две зоны в каждой). Переход управления от одной секции к другой происходит либо по истечении заданной выдержки времени, либо после достижения установленной температуры. При этом из двух датчиков, расположенных в одной секции, для контроля выбирается тот, чья температура меньше. При включении той или иной зоны нагрева, зажигается соответствующая лампа на щите.
