Блок управления задвижками

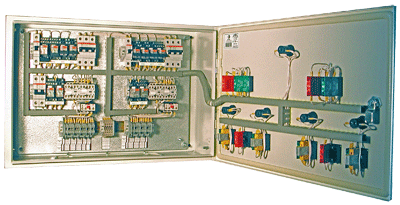

Шкаф силовой предназначен для реверсивного управления двумя запорными однооборотными механизмами в ручном и автоматическом режиме в составе системы автоматического управления. Механизмы управляются контакторами и оснащены защитой по току. В блоке установлены автоматические выключатели для защиты цепи управления, силовой цепи и цепи питания САУ.
  • Напряжение питания: ~380/220В, 50 Гц
  • Количество фаз: 3
  • Нагрузка на канал: 1кВт
  • Габаритные размеры (ВхШхГ): 400х500х215 мм



Шкаф силовой предназначен для реверсивного управления двумя запорными однооборотными механизмами в ручном и автоматическом режиме в составе системы автоматического управления. Механизмы управляются контакторами и оснащены защитой по току. В блоке установлены автоматические выключатели для защиты цепи управления, силовой цепи и цепи питания САУ (только канал 1).

Работа шкафа возможна в ручном и автоматическом режиме, выбираемом с помощью переключателя. В автоматическом режиме управление механизмом осуществляется от сигнализатора уровня САУ с помощью реверсивного контактора.

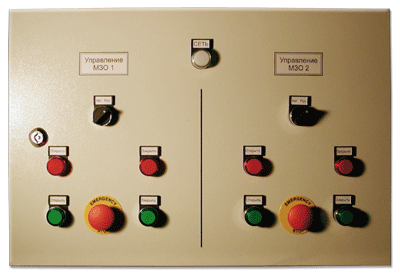

В ручном режиме управление механизмами производится с помощью кнопок «Открыть» и «Закрыть» на лицевой панели шкафа. Механизм работает до достижения крайнего положения, либо до его остановки оператором с помощью кнопки «Стоп». При работе механизма кнопка подсвечивается. Блокировка подачи напряжения при достижении механизмом крайнего положения производится концевыми выключателями самого механизма. С их же помощью осуществляется включение индикаторных ламп крайних положений механизма. Предусмотрена механическая и электрическая блокировка одновременного включения противоположных направлений работы механизма.

Технические характеристики:
Параметр Значение
Напряжение питания ~380/220В, 50 Гц
Количество фаз 3
Число каналов управления
2
Нагрузка на канал
1кВт
Тип управления приводами
Ручное \ автоматическое
Габаритные размеры (ВхШхГ) 400х500х215 мм
Вес
15кг
