Блок управления нагревом с регулировкой
 | | Блок управления нагревом с регулировкой мощности предназначен для управления температурным режимом в однофазных электрических печах мощностью до 6 кВт. В блоке предусмотрена возможность ручной регулировки выходной мощности (способ регулирования - фазоимпульсный или числом полупериодов) с контролем тока по встроенному амперметру.
- Напряжение питания: ~220В, 50Гц
- Количество фаз: 1
- Исполнение: IP55
- Габаритные размеры (ВхШхГ): 500х400х210 мм
|
|
|
|
| |
Блок представляет собой двухпозиционный терморегулятор с тиристорным бесконтактным управлением и регулировкой мощности. В состав блока входит измеритель-регулятор технологический ТРМ1, производящий измерение температуры в рабочей зоне и выдающий командный сигнал на включение нагревателей, блок управления симисторами и тиристорами БУСТ, осуществляющий включение и отключение нагрузки по команде измерителя-регулятора, а также регулирование выходной мощности одним из двух способов (фазоимпульсный или числом полупериодов), и симисторного выходного каскада.

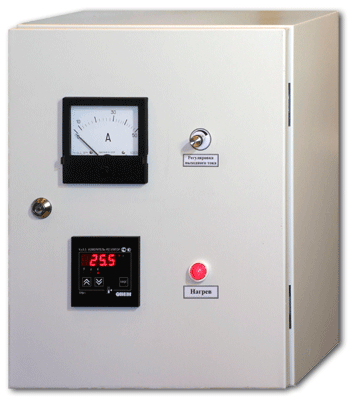

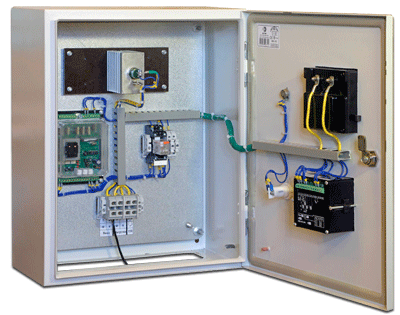

Все устройства, входящие в состав блока, смонтированы в металлическом настенном шкафу исполнения IP55. На лицевой панели шкафа расположены: измеритель-регулятор технологический ТРМ1, амперметр контроля выходного тока со шкалой 0-50 А, переменный резистор регулировки выходного тока и лампа индикации включения нагрузки. Внутри шкафа находятся: клеммы подключения внешних цепей, блок управления симисторами и тиристорами БУСТ, выходной симистор на радиаторе, а также предохранители защиты цепей управления и промежуточные устройства коммутации.
Технические характеристики:
| Параметр | Значение |
| Напряжение питания | ~220В, 50Гц |
| Количество фаз | 1 |
Максимальная коммутируемая мощность
| 6 кВт |
Тип измерительного датчика
| Термопара
|
| Исполнение | IP55 |
| Габаритные размеры (ВхШхГ) | 500х400х210 мм |
|
