Блок управления нагревом с контролем напряжения и передачей тока

Блок управления нагревом с регулировкой мощности (далее «блок») предназначен для управления температурным режимом в 3-х фазных электрических печах мощностью до 100 кВт. В блоке предусмотрена возможность регулировки выходной мощности (способ регулирования – фазоимпульсный или числом полупериодов). Контроль напряжения осуществляется с помощью встроенных вольтметров, данные по току на каждой фазе передаются через преобразователи для внешней регистрации.

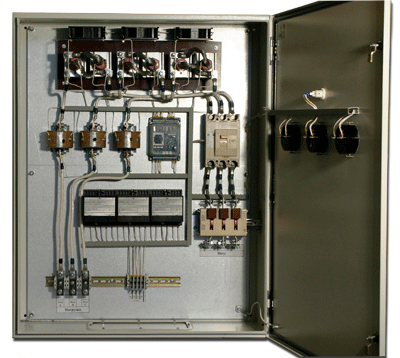

Блок представляет собой усилитель мощности с тиристорным бесконтактным управлением и регулировкой мощности. В состав блока входят три токовых трансформатора для преобразования тока в унифицированный сигнал 0…5 А; 3 преобразователя Е-854/2 для преобразования сигнала 0…5 мА в унифицированный сигнал 4.. 20 мА; 3 Вольтметра для индикации текущего напряжения на нагрузке; блок управления симисторами и тиристорами БУСТ, осуществляющий включение и отключение нагрузки по команде от внешнего источника 4…20 мА, а также регулирование выходной мощности одним из двух способов, и тиристорного выходного каскада.

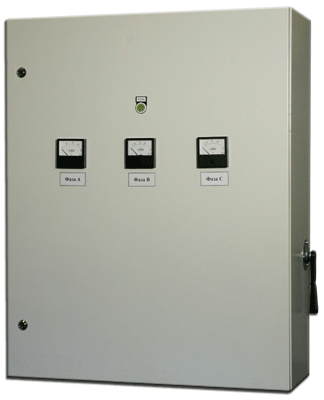

Все устройства, входящие в состав блока, смонтированы в металлическом настенном шкафу исполнения IP55. На лицевой панели шкафа расположены: Три вольтметра и сигнальная лампа «сеть».
