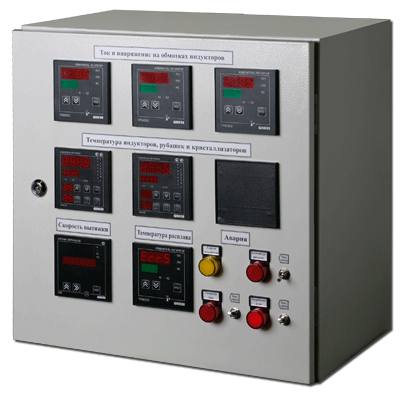

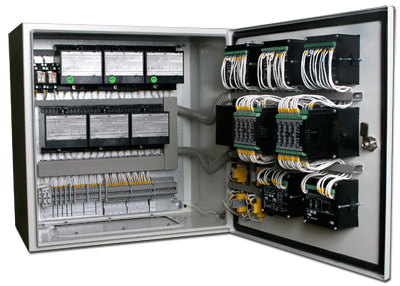

 Для регистрации температуры воды установлены 2 прибора ТРМ-138. Все каналы приборов выведены по 3-х проводной схеме на клеммник, что позволяет подключить до 16 датчиков любого типа. Все выходные реле приборов соединены по схеме «или», это означает, что при срабатывании любой уставки загорается лампочка «Температура воды» в блоке «Авария» и в систему сигнализации выдается сигнал на включение
Для регистрации токов используются установленные на объекте токовые трансформаторы с выходом 0…5А переменного тока. Сигнал с них подается на преобразователь Е-854. Для регистрации напряжений используется преобразователь Е-855. Преобразователи объединены пофазно.
С каждого преобразователя формируется унифицированный сигнал 4…20 мА, который заводится на соответствующий прибор ТРМ-202. Таким образом, на каждый прибор ТРМ-202 подается ток и напряжение с одной из фаз. Все выходные реле приборов соединены по схеме «или», это означает, что при срабатывании любой уставки на любом приборе из группы контроля токов и напряжений загорается лампочка «Ток и Напряжение» в блоке «Авария», и в систему сигнализации выдается сигнал на включение
Для регистрации температуры расплава используется прибор ТРМ-202 настроенный на термопару ТПП (S).
При срабатывании уставки загорается лампочка «Температура расплава» в блоке «Авария» и в систему сигнализации выдается сигнал на включение
Для регистрации скорости вытяжки медной катанки используется прибор СИ-8, настроенный в режим расходомера с временем усреднения 1 секунда. Т.е. прибор отображает скорость в метрах в секунду
Аварийный звуковой сигнал можно квитировать тумблером, при этом загорается предупредительная лампа «Сирена отключена». В нормальном режиме все три тумблера квитирования сирены должены быть включены (лампа «сирена отключена» погашена).
