Блок мониторинга лабораторных испытаний

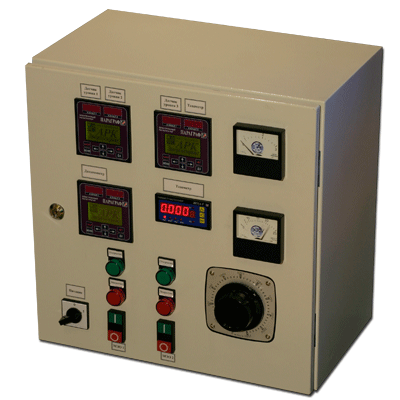

 | | Блок осуществляет контроль уровня воды по трем датчикам, считывания данных от динамометра, а также регистрации частоты вращения вала генератора. Данные сохраняются в энергонезависимой памяти на приборах «Параграф» и могут передаваться на ПК с помощью адаптера ARC-485.
Для регулировки напряжения на генераторе предусмотрен латр, а контроль за значениями осуществляется с помощью вольтметра и амперметра.
Для управления двумя задвижками установлены двойные кнопки.
- Исполнение: IP55
- Габаритные размеры (ВхШхГ): 500х500х300 мм
|
|
|
|
| |

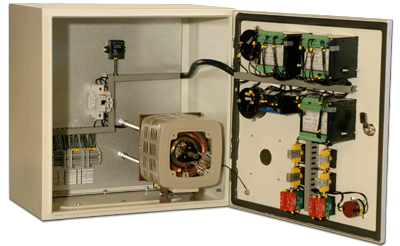

Для контроля уровня воды по двум датчикам, считывания данных от динамометра, а также регистрации частоты вращения вала генератора в системе установлены 2 двухканальных электронных регистратора «Параграф», на вход которых подаются токовые сигналы 4…20мА от датчиков уровня, динамометра и от тахометра ВЕХА-Т-Щ.РР, работающего в комплекте с индуктивным датчиком. Регистраторы имеют собственную энергонезависимую память на 1млн. измерений, что позволяет при необходимости сохранять и считывать данные прямо с прибора. Регистратор снабжен ЖКИ-индикатором, на котором можно наблюдать графики изменения входных параметров в режиме реального времени. Также «Параграфы» оснащены интерфейсом RS-485, позволяющим с помощью адаптера ARC-485 осуществлять просмотр изменения параметров в режиме реального времени на ПК, либо считывать архив данных за некоторый период.
Для контроля сетевого напряжения в системе установлены вольтметр и амперметр Э8030. Для регулировки напряжения предусмотрен латр TDGC2-1.
Для управления двумя задвижками установлены двойные кнопки, при нажатии на которые зажигается соответствующая лампочка
Особенности:
- Для контроля сетевого напряжения в системе установлены вольтметр и амперметр Э8030
- Для управления двумя задвижками установлены двойные кнопки, при нажатии на которые зажигается соответствующая лампочка
- ЖКИ-индикатор, на котором можно наблюдать графики изменения входных параметров в режиме реального времени
Технические характеристики:
| Параметр | Значение |
| Исполнение | IP55 |
| Габаритные размеры (ВхШхГ) | 500х500х300 мм |
|
