Установка контроля уровня воды
 | | Внутри шкафа управления находятся:
- Схема питания ТЭНов, включающая в себя понижающий трансформатор и выпрямители
- Прибор автоматического контроля уровня САУ-2М, осуществляющий контроль уровня воды в расходной и питающей емкости и поддержание уровня в расходной емкости с помощью насоса
- Блок дополнительного индикатора уровня и измерительной части омметра, осуществляющий контроль уровня воды в дополнительной емкости и отображение его аварийного снижения, а также преобразующий величину сопротивления ТЭНов при подключении их к омметру, в напряжение
- Клеммная колодка для выполнения постоянных внешних подключений (датчики уровня, насос, сетевой ввод)
- Вспомогательное оборудование и устройства защиты по току (предохранители, автоматические выключатели)
|
|
|
|

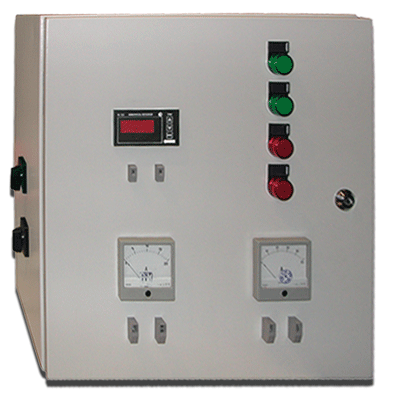

Лицевая панель:
- «Омметр» - прибор типа ТРМ-1, предназначен для контроля сопротивления нагревательных элементов (далее – ТЭНов)
- Клеммы «Вход» - измерительный вход омметра; Клеммы «Питание 55В» и «Питание 110В» - выходы постоянного напряжения для питания ТЭНов. Контроль за потребляемым током осуществляется с помощью амперметров, расположенных над соответствующими выходами
- Индикаторная лампа «Насос» - отображает включение насоса при падении уровня в расходной емкости ниже допустимого уровня
- Индикаторная лампа «Авария» - отображает включение блокировки насоса при падении уровня воды в емкости подпитки ниже допустимого уровня
- Индикаторная лампа «Питание ТЭНов» - отображает подачу напряжения на выходы «Питание 55В» и «Питание 110В»
- Индикаторная лампа «Авария 2» - отображает падение уровня в дополнительной емкости ниже допустимого уровня
|
