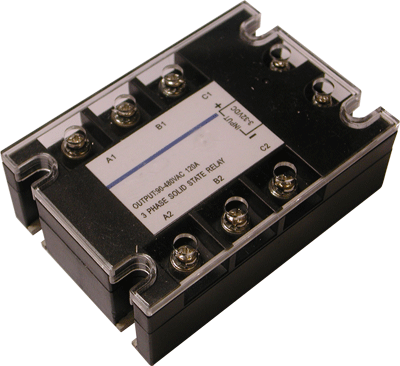

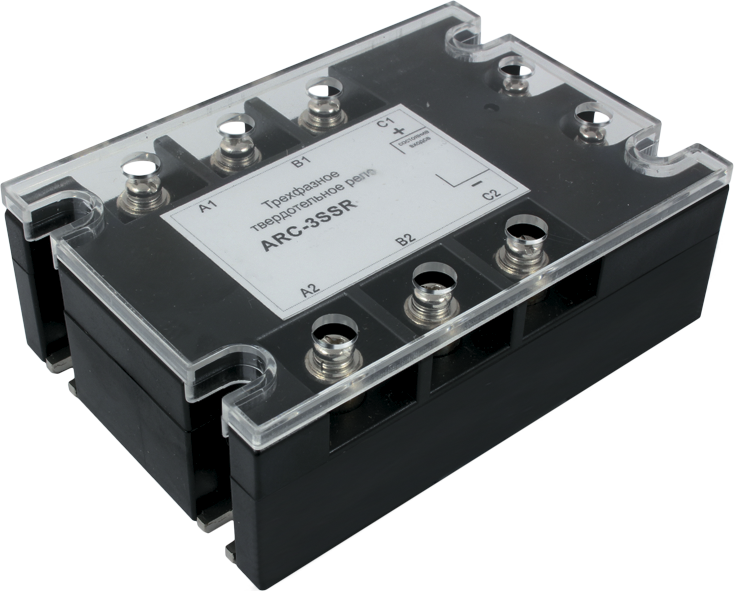

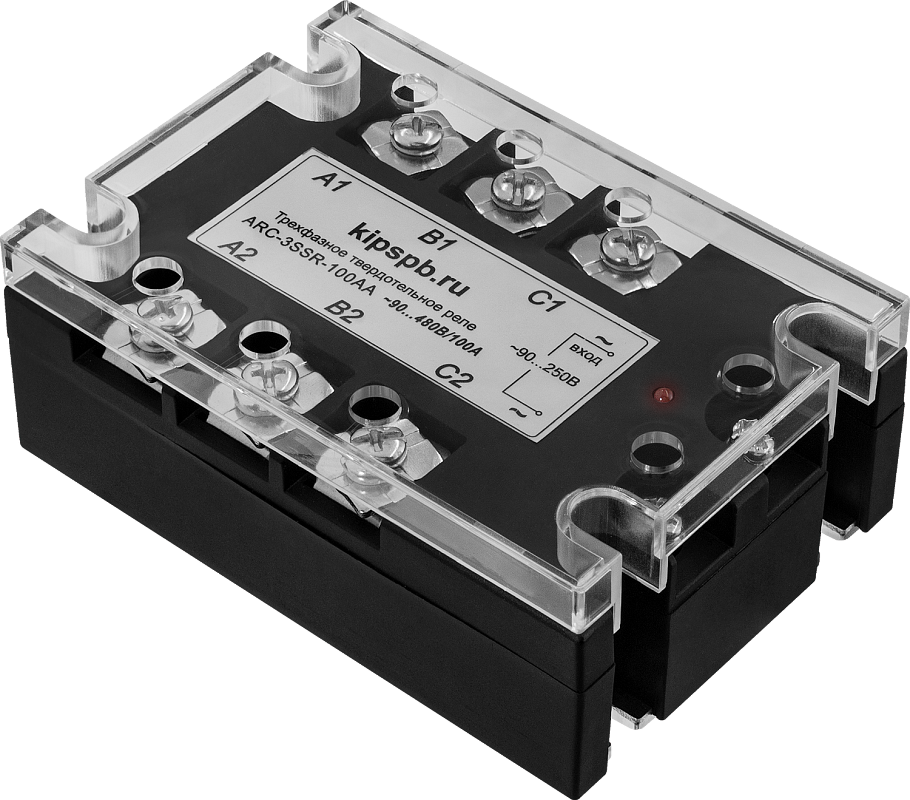

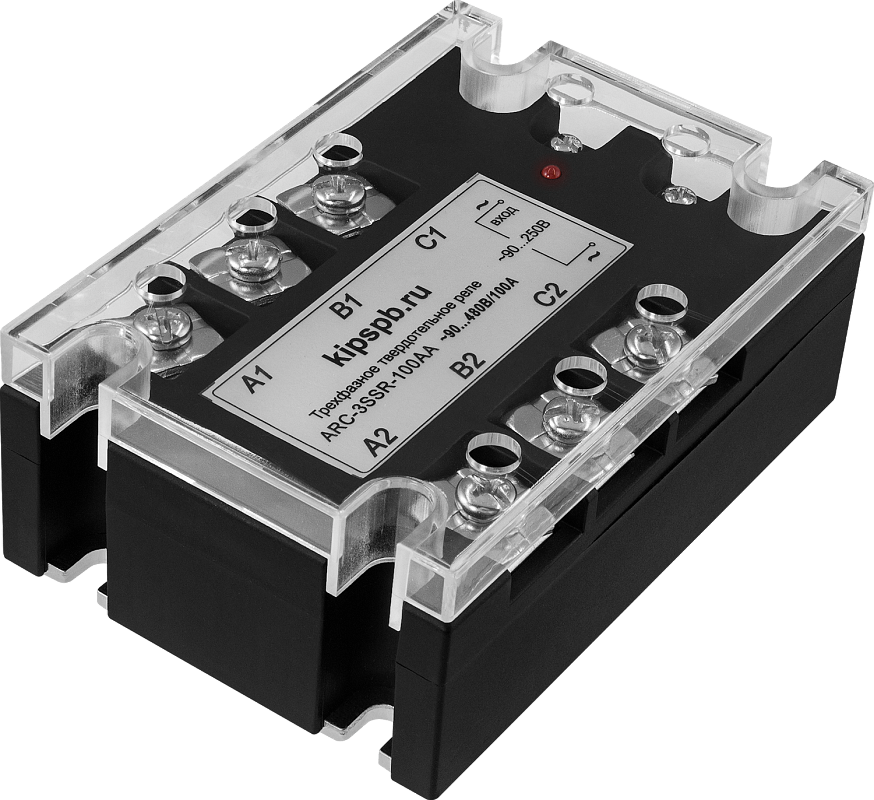

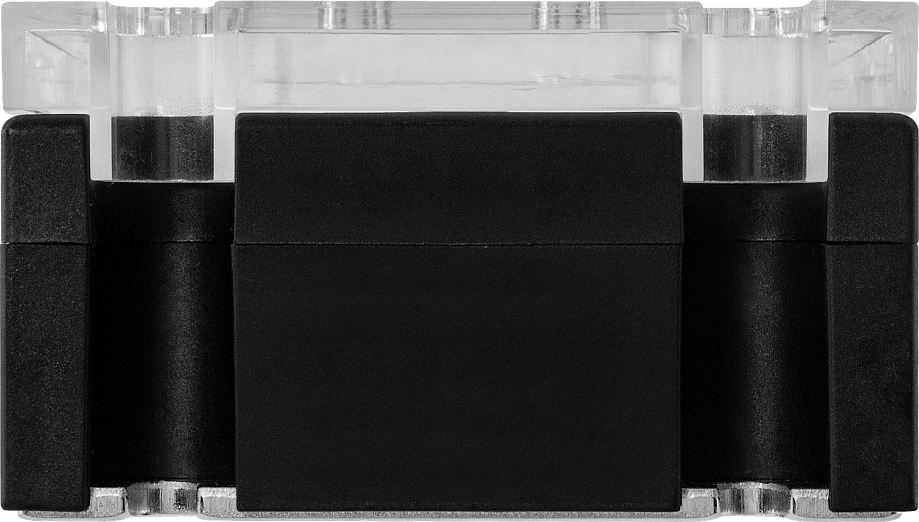

Tвердотельные реле SSR-3

Трехфазные твердотельные или полупроводниковые реле SSR предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с рабочим напряжением ~24…440В
Особенности:

• Индикатор рабочего состояния
• Отсутствие искрения и электрической дуги при коммутации
• Низкий уровень электромагнитных помех благодаря применяемому методу коммутации в «0» сетевого напряжения
• Не требует профилактических работ в процессе эксплуатации

Технические характеристики:

Параметр	Значение
Ток нагрузки	10А, 20А, 25А, 40А, 50А, 60А, 80А, 100А, или 120А
Напряжение нагрузки	~90…480В
Напряжение управления	=3…32В  ~90…250В
Ток управления	<40мА
Напряжение включения	=3В
Ток утечки	5мA / ~100В 10мA / ~200В
Время переключения	≤10 мс
Диэлектрическая прочность	~2,5кВ, 50 Гц /1 мин
Сопротивление изоляции	1000 МОм / =500В
Температура окружающей среды	-20…75°С (без образования конденсата)
Индикатор рабочего состояния	Светодиодный
Габаритные размеры	104х74х24 мм

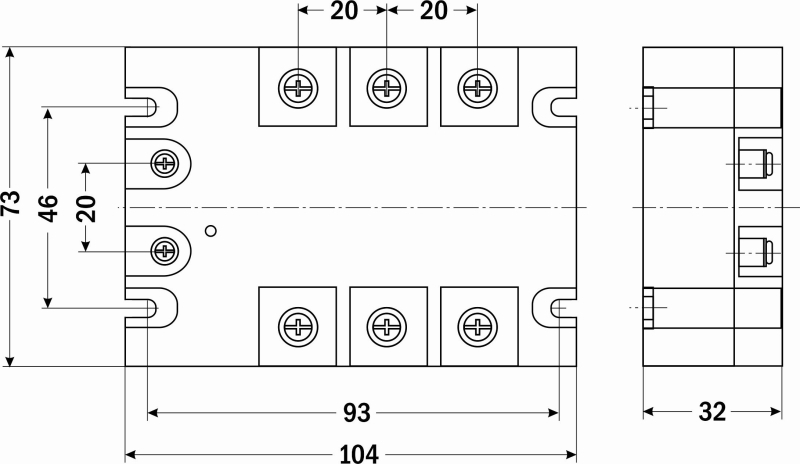

Габаритные размеры и схема присоединения

Памятка:

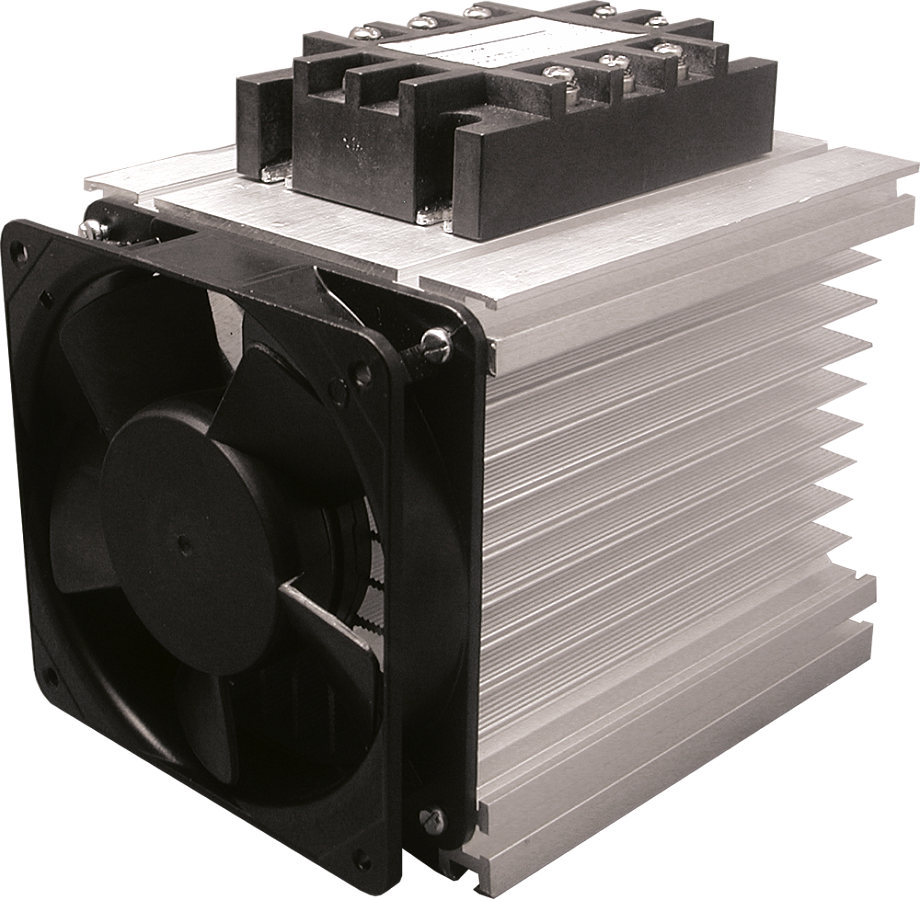

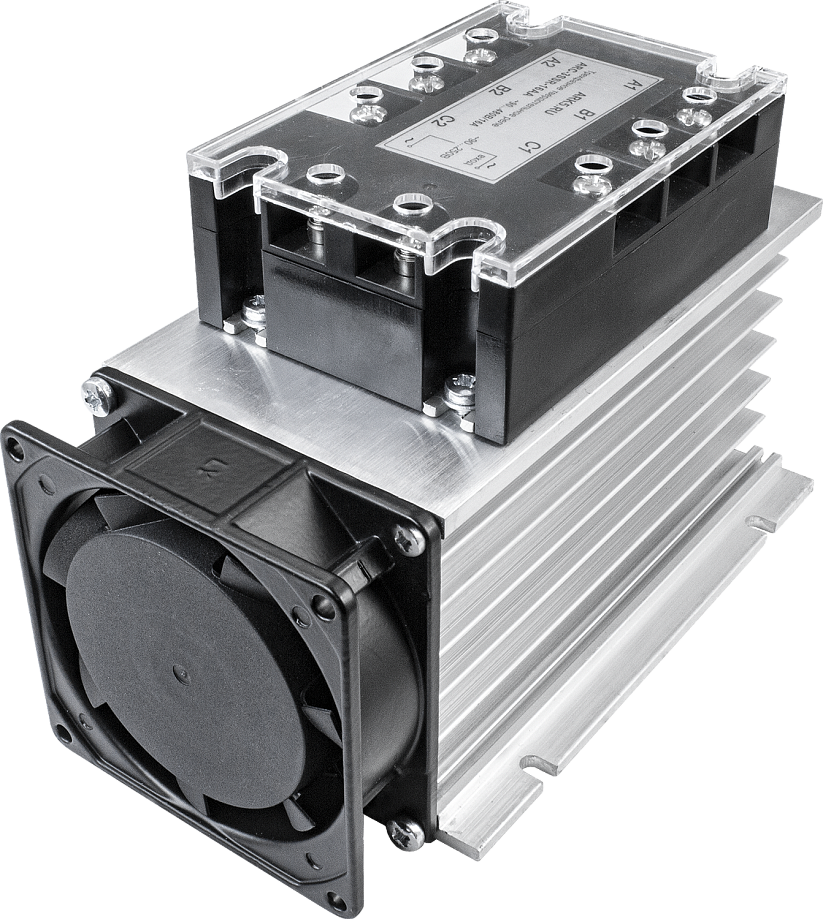

• При нагрузке свыше 10А обязательно используйте радиатор. Рабочая температура реле ≤ 60°С
• При установке реле на радиатор необходимо применять теплопроводную пасту
• Для защиты реле от короткого замыкания используйте быстродействующий предохранитель
• При коммутации индуктивной нагрузки необходимо установить варистор
• Требуется заземление радиатора
