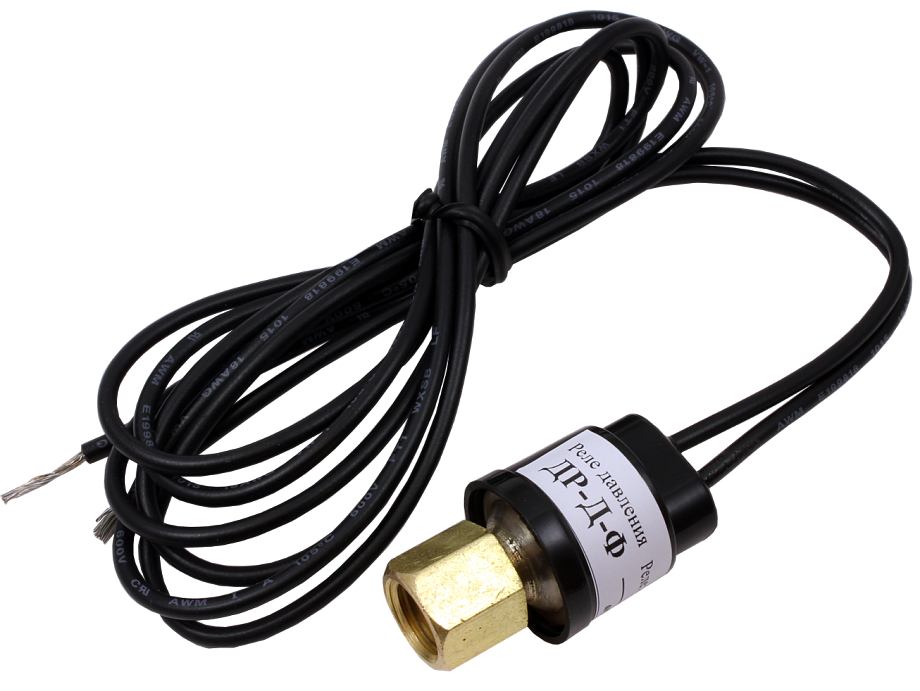

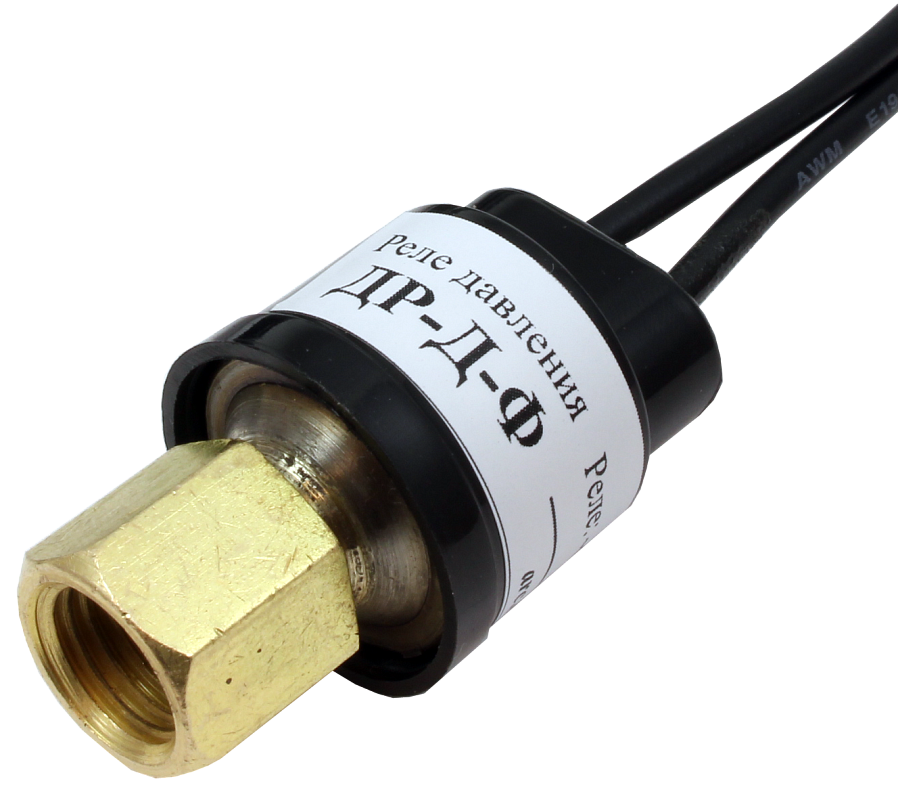

Реле давления ДР-Д-Ф

Прибор для поддержания избыточного давления жидких или газообразных веществ в заданных пределах

В закладки

от 719 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Реле давления ДР-Д-Ф предназначено для поддержания избыточного давления жидких или газообразных веществ в заданных пределахОсобенности:

Компактные размеры и малый вес
Фиксированные уставки на включение и выключение
Возможность использования с хладагентами как на воздушной, так и на водной основе
Одна контактная группа на замыкание или размыкание
Кабель 1 м

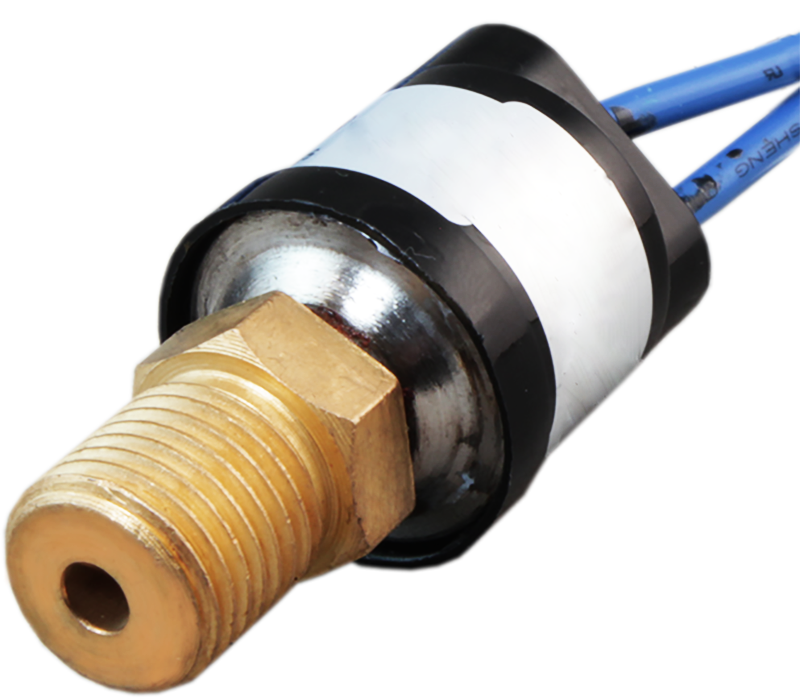

Модификации прибора с резьбой G¼" совместимы с капиллярной трубкой ТСТ-900-7/16 (требуется переходник ПТСТ-G1/4-7/16)

Технические характеристики:

Параметр	Значение
Рабочая среда	Жидкие и газообразные среды, хладагенты
Максимальное давление	3,5 МПа (кроме модели 4,5/3,8 МПа)
Реле	~6 А, 240 В
Присоединение	Внутренняя G7/16" или наружная G¼"
Температура эксплуатации	−30...+80°С
Степень пылевлагозащиты	IP65

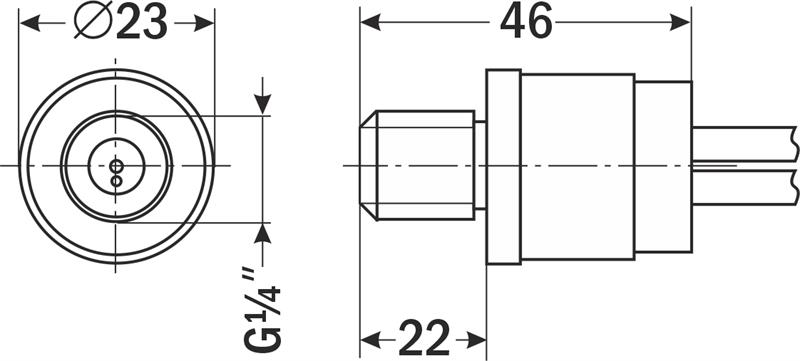

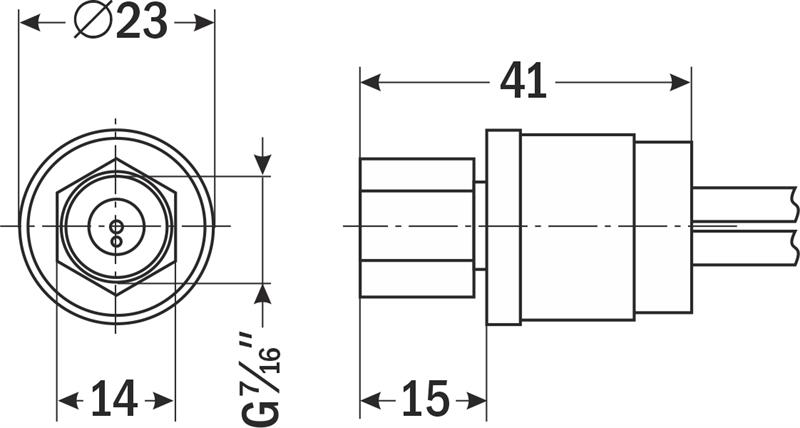

Габаритные размеры	∅ 23×41 мм
Длина кабеля	1 м
Вес	60 г

Модификации:

Давление вкл./выкл.	Состояние при 0 МПа	Описание
0,02/0,15 МПа	НЗ	Замыкается (вкл.) на 0,02 МПа, размыкается (выкл.) на 0,15 МПа
0,15/0,02 МПа	НО	Замыкается (вкл.) на 0,15 МПа, размыкается (выкл.) на 0,02 МПа
0,4/0,2 МПа	НО	Замыкается (вкл.) на 0,4 МПа, размыкается (выкл.) на 0,2 МПа
0,6/0,4 МПа	НО	Замыкается (вкл.) на 0,6 МПа, размыкается (выкл.) на 0,4 МПа
0,8/0,6 МПа	НО	Замыкается (вкл.) на 0,8 МПа, размыкается (выкл.) на 0,6 МПа
1,6/1,2 МПа	НО	Замыкается (вкл.) на 1,6 МПа, размыкается (выкл.) на 1,2 МПа
2,5/2 МПа	НО	Замыкается (вкл.) на 2,5 МПа, размыкается (выкл.) на 2 МПа
4,5/3,8 МПа	НО	Замыкается (вкл.) на 4,5 МПа, размыкается (выкл.) на 3,8 МПа

Версия: 2022-10-30-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	30.10.2022	0.42 Мб
Декларация о соответствии	12.11.2012	0.71 Мб
Отказное письмо	06.11.2015	1.12 Мб

Артикул	Давление, МПа	Присоед.резьба	Состояние при 0 МПа	Срок поставки	Стоимость
Вкл.=0,02МПа/выкл.=0,15МПа Вкл.=0,15МПа/выкл.=0,02МПа Вкл.=0,4МПа/выкл.=0,2МПа Вкл.=0,6МПа/выкл.=0,4МПа Вкл.=0,8МПа/выкл.=0,6МПа Вкл.=1,6МПа/выкл.=1,2МПа Вкл.=2,5МПа/выкл.=2МПа Вкл.=4,5МПа/выкл.=3,8МПа	внутр. G7/16" наруж. G1/4"	НЗ НО

Артикул	Давление, МПа	Присоед.резьба	Состояние при 0 МПа	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Давление, МПа	Присоед.резьба	Состояние при 0 МПа	Срок поставки	Стоимость
K71992	Вкл.=0,02МПа/выкл.=0,15МПа	внутр. G7/16"	НЗ	Со склада	719 руб. – +
K71993	Вкл.=0,15МПа/выкл.=0,02МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K71994	Вкл.=0,4МПа/выкл.=0,2МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K71995	Вкл.=0,6МПа/выкл.=0,4МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K71996	Вкл.=0,8МПа/выкл.=0,6МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K72000	Вкл.=0,8МПа/выкл.=0,6МПа	наруж. G1/4"	НО	Со склада	908 руб. – +
K71997	Вкл.=1,6МПа/выкл.=1,2МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K71998	Вкл.=2,5МПа/выкл.=2МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K71999	Вкл.=4,5МПа/выкл.=3,8МПа	внутр. G7/16"	НО	Со склада	908 руб. – +

Артикул	Давление, МПа	Присоед.резьба	Состояние при 0 МПа	Срок поставки	Стоимость
K71992	Вкл.=0,02МПа/выкл.=0,15МПа	внутр. G7/16"	НЗ	Со склада	719 руб. – +
K71993	Вкл.=0,15МПа/выкл.=0,02МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K71994	Вкл.=0,4МПа/выкл.=0,2МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K71995	Вкл.=0,6МПа/выкл.=0,4МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K71996	Вкл.=0,8МПа/выкл.=0,6МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K72000	Вкл.=0,8МПа/выкл.=0,6МПа	наруж. G1/4"	НО	Со склада	908 руб. – +
K71997	Вкл.=1,6МПа/выкл.=1,2МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K71998	Вкл.=2,5МПа/выкл.=2МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
K71999	Вкл.=4,5МПа/выкл.=3,8МПа	внутр. G7/16"	НО	Со склада	908 руб. – +
