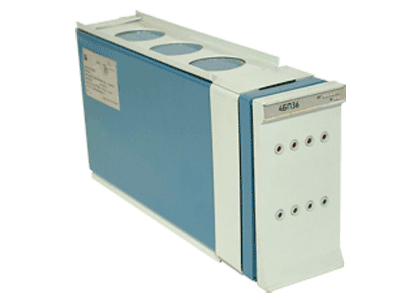

Блок питания 4БП36

Блок питания четырехканальный 4БП36 предназначены для питания измерительных преобразователей типа Сапфир-22М, а также датчиков МТ100, Сапфир-22МТ, Сапфир-22МП стабилизированным напряжением постоянного тока 36В во взрывобезопасных производствах.
Блок имеет четыре гальванически разделенных канала для подключения датчиков.
К блоку могут подключаться датчики:

• С гальваническим разделением всех преобразователей по питанию — 4 шт. (по 1 шт. в каждом канале)
• Без гальванического разделения в каждом канале с выходным сигналом преобразователей 0...5мА — 8 или 12 шт. (Сапфир-22МП по 2 шт., остальные по 3 шт. в каждом канале)
• Без гальванического разделения в каждом канале и с выходным сигналом преобразователей 4...20мА или 0...20мА — 4 или 8 шт. (Сапфир-22МП по 1 шт., остальные по 2 шт. в каждом канале)

Технические характеристики:

Параметр	Значение
Номинальное значение выходного напряжения постоянного тока в каждом канале	36В
Максимальный ток нагрузки в каждом канале	45мА
Напряжение питания	220В
Мощность, потребляемая блоком в расчете на один канал	≤ 9ВА
Класс стабилизации выходного напряжения	0,1
Температурный коэффициент выходного напряжения	≤ ±0,1% на каждые 10°С
Виброустойчивость	Диапазон частот 0...35 Гц, амплитуда смещения 0,35 мм
Масса блока с монтажными частями	≤ 5 кг
Степень защиты от проникновения пыли и воды	IP54
Индикация срабатывания защиты от короткого замыкания	Есть
Индикация перегрузок по каждому каналу	Есть

Габаритные размеры
