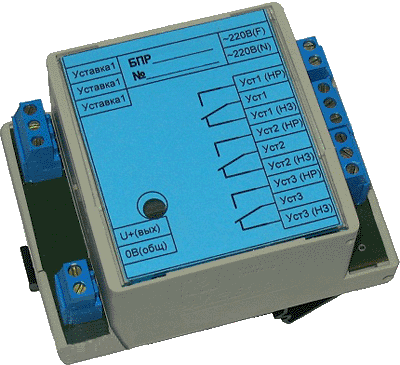

Блок питания БПР

Блоки питания с реле БПР применяются в системах управления, регулирования, защитной автоматики, в том числе для газовых котельных
Используется для:

• Обеспечения стабилизированным напряжением постоянного тока электронных приборов, в том числе АДР, АДН, АДИ, АДП
• Сопряжения низковольтных слаботочных дискретных выходов приборов автоматики (в том числе АДР, АДН, АДИ, АДП) с силовой автоматикой и системами управления, работающих при напряжении ~220В

Технические характеристики:

Модель	Рекомендуемое применение	Количество запитываемых приборов от одного БПС	Примечание	Выходное напряжение	Выходной ток	Количество реле
БПР-24-3	АДР-0.25.2, АДИ-01/x-x-3-1	1	С токовым выходом	24В	75мА	3
БПР-12-3	АДИ-01/x-x-2-0 АДР-хх.2	3 2	Без токового выхода	12В	150мА	3

Параметр	Значение
Напряжение питания	170...270В
Частота	50 (± 1%) Гц
Ток потребления	150мА
Выходное напряжение	12В или 24В
Нестабильность выходного напряжения,	≤ 4мВ
Среднее значение температурного коэффициента (ТК) dV/dT	−1,5мВ/°С
Максимальная нагрузка контактов реле	10А, ~240В/=28В
Минимальная нагрузка контактов реле	100мА, =5В
Количество срабатываний (с нагрузкой)	100 000 циклов
Механическое (без нагрузки)	5 000 000 циклов
Монтаж	На DIN-рейку
Габаритные размеры	70,5×42×96 мм
Напряжение изоляции	~750В между незамкнутыми контактами реле ~1500В между контактами реле и выходным напряжением БПР

Документ	Дата изменения	Размер	Файл
Паспорт (инструкция по эксплуатации) версия 1.4	14.03.2011	0.23 Мб
Паспорт (инструкция по эксплуатации) версия 1.3	14.03.2011	0.34 Мб
Паспорт (инструкция по эксплуатации) версия 1.2	14.03.2011	0.37 Мб
