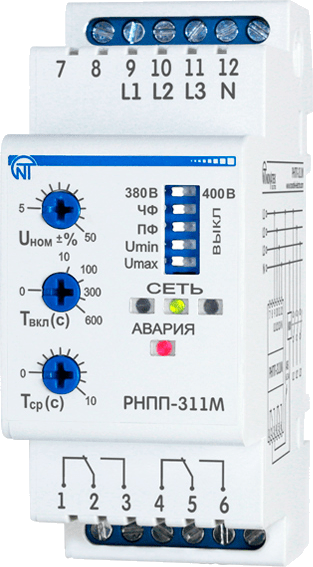

Трехфазное реле напряжения, перекоса и последовательности фаз РНПП-311М

Многофункциональное реле напряжения, перекоса и последовательности фаз РНПП-311М является модификацией реле РНПП-311 (ТУ У 31.2-31046637-001-2002)
В реле РНПП-311М предусмотрены возможности выбора типа контролируемой сети (380 или 400В) и набора защитных функций.
С помощью переключателя 4 пользователь может выбрать тип контролируемой сети. Переключателями 5 – 8 можно задать защитные функции прибора, что позволяет РНПП-311М работать в различных режимах, как:

• Режим полного контроля напряжения сети
• Режим контроля минимального/максимального напряжения
• Режим контроля минимального напряжения
• Режим контроля максимального напряжения
• Режим контроля наличия фаз
• Режим контроля неправильного чередования и наличия слипания фаз
• Режим контроля перекоса фаз, и в других режимах

Контроль наличия фаз сохраняется при любом положении переключателей 5 – 8, в том числе, когда они находятся в положении ВЫКЛ.
В реле РНПП-311М предусмотрена возможность подключения оперативного питания 24В (под заказ).

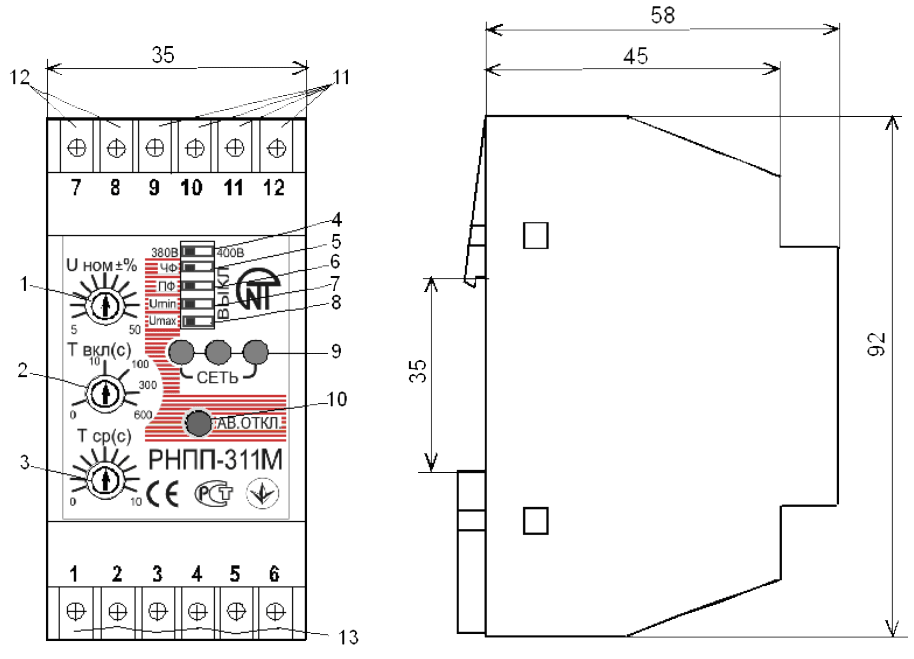

Элементы лицевой панели и габаритные размеры

1 - Регулировка порога срабатывания по Umax/Umin 2 - Регулировка времени повторного включения Твкл 3 - Регулировка времени срабатывания Тср 4 - Переключатель: тип используемой сети 380В/400В 5 - Переключатель: срабатывание по чередованию фаз ЧФ 6 - Переключатель: срабатывание по перекосу фаз ПФ 7 - Переключатель: срабатывание по Umin 8 - Переключатель: срабатывание по Umax 9 - Зеленые светодиоды наличия напряжения на каждой из фаз 10 - Красный светодиод "Ав.Откл" аварии и выключенного реле 11 - Входные контакты 380В/400В 12 - Входные контакты 24В 13 - Выходные контакты

Характеристика выходных контактов 1-2-3, 4-5-6:

Коэффициент мощности	Макс. ток при U~250В	Макс. мощн.	Макс. напр.~	Макс. ток при Uпост-30В
Cosφ = 0,4 - 1,0	(АС3) 2А	500ВА	400В	3А

Технические характеристики:

Параметр	Значение
Номинальное линейное/фазное напряжение	380/220В, 400/232В
Частота сети	45 - 55 Гц
Диапазон регулирования порога по Umax/Umin	±(5 - 50)% от Uном
Диапазон регулирования по Тср	0 - 10 с
Диапазон регулирования по Твкл	0 - 600 с
Фиксированная задержка срабатывания по Umin	12* с
Время срабатывания при обрыве одной из фаз	≤ 0,2** с
Время готовности при подаче напряжения на реле	≤ 0,2** с
Величина перекоса фаз	60В
Гистерезис по напряжению	5 - 6В
Точность определения порога срабатывания по напряжению	≤ 3В
Точность определения перекоса фаз	≤ 2%
Напряжение, при котором сохраняется работоспособность	От 50 до 150% от Uном
Потребляемая мощность (под нагрузкой)	≤ 3,0ВА
Максимальный коммутируемый ток выходных контактов	5А
Коммутационный ресурс выходных контактов	Под нагрузкой 5А: не менее 100 тыс. раз Под нагрузкой 1А: не менее 1 млн. раз
Степень защиты	Прибор: IP40 Клеммник: IP20
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	-35...55°С
Температура хранения	-45...70°С
Вес	0,2 кг
Габаритные размеры	35х92х58 мм
Монтаж	DIN-рейка 35 мм
Положение в пространстве	Произвольное

*Если авария произошла по Umin, фиксированное время срабаывания реле составит 12 с, при условии:
а) переключатели Umax и Umin находятся в левом положении, а переключатели ЧФ и ПФ - в правом
б) переключатели 5 - 8 находятся в левом положении
При любой другой комбинации переключателей, реле сработает за время Тср, заданное пользователем.
Если в течении этого времени (12 с) произойдет другая авария, апример, по Umax, реле сработает по наименьшему из периодов: через время Тср, заданное пользователем, либо через оставшееся от 12 с время.
**При работе в режиме реле максимального напряжения - 0,3 с.

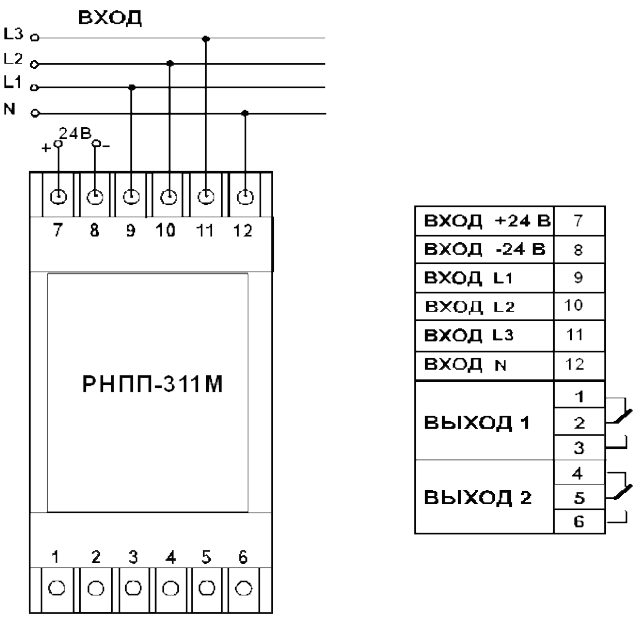

Схема подключения

Документ	Дата изменения	Размер	Файл
Паспорт (руководство по эксплуатации)	17.10.2011	0.28 Мб
