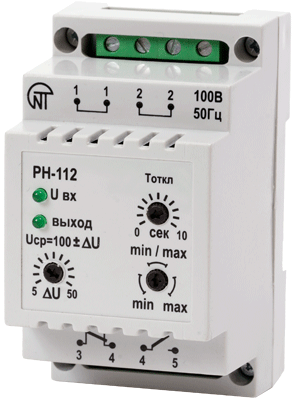

Электронное реле напряжения РН-112

Реле является цифровым микропроцессорным устройством. Оперативного питания не требуется, контролируемое напряжение одновременно является напряжением питания.
Входными контактами "(1-1)–(2-2)" (см. таблицу "Габаритные размеры") реле включается параллельно контролируемой сети. Для удобства монтажа входные контакты имеют спаренные клеммы, т.е. клеммы 1-1 являются одной точкой присоединения, а клеммы 2-2 - другой. Реле на выходе имеет две группы независимых выходных контактов (3-4, 5-6). В "холодном" состоянии (реле без напряжения, не подключено) контакты 3-4 замкнуты, а контакты 5-6 разомкнуты.
Характеристика выходных контактов 3-4, 5-6:

• Диапазон частоты: 10-80 Гц
• Амплитуда ускорения: 50 мс (5.0g)

Испытания проводятся под электрической нагрузкой. Реле крепится на стандартную DIN - рейку, положение в пространстве - произвольное.
Режим минимального напряжения.
При подаче на вход номинального напряжения реле через время Тг (время готовности), составляющее не более 0.3–0.4 с реле подготавливается к работе: контакты 5, 6 замыкаются, а контакты 3, 4 размыкаются. При снижении входного напряжения до уставки срабатывания и ниже реле срабатывает с регулируемой выдержкой времени Тсраб. (0,1–10 с). При снижении напряжения ниже 40В независимо от выставленной уставки по Тсраб, реле срабатывает со временем 0.1 сек (вводится оперативное ускорение Туск = 0,1 с). При восстановлении уровня контролируемого напряжения выше порога срабатывания на величину гистерезиса (коэф. возврата), составляющую не менее 5-6В, реле через время Тг возвращается в рабочее состояние, т. е., контакты 5, 6 замыкаются, а контакты 3, 4. размыкаются. Если напряжение на входе не исчезало вовсе или исчезало кратковременно, Тг не более 0.1 с. При подаче на вход реле напряжения ниже порога срабатывания положения контактов не меняются и соответствуют "холодному" состоянию, т. е., контакты 5, 6 остаются разомкнутыми, а 3, 4 - замкнутыми. Зеленый светодиод входного напряжения горит всегда при наличии напряжения на входе, но при напряжениях ниже 20В плавно гаснет и при 5В погасает. Зеленый светодиод "выход" загорается при замыкании контактов 5, 6 и размыкании 3, 4.
Режим максимального напряжения.
При подаче на вход реле номинального напряжения положения контактов реле не меняются и соответствуют "холодному" состоянию, т. е, контакты 5, 6 разомкнуты, контакты 3, 4 - замкнуты, горит зеленый светодиод "вход", не горит зеленый светодиод "выход". При повышении входного напряжения до уставки срабатывания реле с регулируемой выдержкой времени Тсраб (0.1–10 с) срабатывает: контакты 3, 4 размыкаются, 5, 6 - замыкаются. При восстановлении уровня напряжения, т. е. при снижении входного напряжения ниже порога срабатывания на величину гистерезиса (коэф. возврата) не менее 5-6В, реле возвращается в исходное состояние со временем Тг = 0,1 с: контакты 3, 4 замыкаются, 5, 6 – размыкаются, гаснет зеленый светодиод "выход". При дальнейшем понижении входного напряжения положение контактов реле не меняется. При напряжениях ниже 20В плавно гаснет светодиод "вход".
Режим симметричных уставок:
При подаче на вход реле напряжения, находящегося в границах максимальной и минимальной уставок, реле через время Тг (время готовности), составляющее не более 0.3–0.4 с, подготавливается к работе: контакты 5, 6 замыкаются, а контакты 3, 4 размыкаются. При отклонении напряжения выше/ниже уставок срабатывания реле с регулируемой выдержкой Тсраб срабатывает: контакты 5, 6 размыкаются, 3, 4- замыкаются. При восстановлении уровня входного напряжения с учетом гистерезиса по напряжению реле возвращается в исходное рабочее состояние: контакты 5, 6 замыкаются, 3, 4 - размыкаются. Тг при этом 0.1 с. При снижении напряжения ниже 40В срабатывание с Туск = 0.1 с.
