Анализатор электроэнергии Omix P99-MA-3

Анализаторы качества электроэнергии предназначены для анализа свойств трехфазной электрической сети переменного тока с одновременной индикацией величин по трем фазам.

Журнал событий, выходящих за пределы верхней и нижней заданной границы анализируемых параметров

Анализируемые параметры:

• Линейный ток по трем фазам
• Линейное напряжение по трем фазам
• Фазное напряжение
• Ток нулевой цепи
• Cos φ
• Частота
• Коэффициент нелинейных искажений по току и напряжению
• Спектр гармоник тока и напряжения по 64 включительно для регистратора и 31 для анализатора
• Активная мощность по трем фазам
• Реактивная мощность по трем фазам
• Полная мощность по трем фазам
• Суммарная реактивная мощность
• Суммарная активная мощность
• Суммарная полная мощность
• Задаваемые коэффициенты трансформации по току и напряжению
• Класс точности: 0,1

Технические характеристики:

Параметр	Значение
Питание	~16…300В, 50/60 Гц, 5 ВА
Максимальное измеряемое напряжение	~650В/100мВ при подключении через трансформатор
Максимальный измеряемый ток	~6А/100МА при подключении через трансформатор
Предельное входное напряжение	1000В
Предельный входной ток	50А
Материал корпуса	Негорючий АВС пластик
Дисплей	ЖК, графический, 64х128 точек
Рабочая температура	-20…50ºС
Температура хранения	-20…80ºС
Относительная влажность	0…90%RH
Интерфейс связи	RS-485
Монтаж	Щитовой

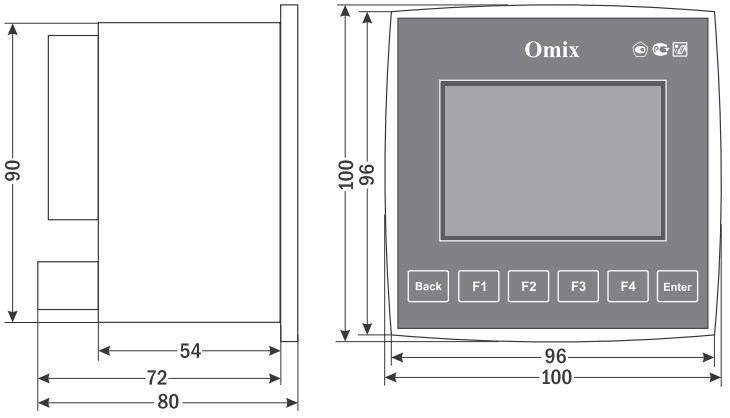

Габаритные размеры	96х96х80 мм
Масса	150 г

Документ	Дата изменения	Размер	Файл
Паспорт (инструкция по эксплуатации)	26.12.2011	1.05 Мб
Программное обеспечение для ПК	19.07.2011	7.62 Мб
Свидетельство об утверждении типа средств измерения	11.08.2011	1.46 Мб
«ARC-OPC-Server» ПО для внедрения прибора в SCADA системы	17.04.2012	2.88 Мб
ПО для конфигурирования прибора по интерфейсу RS-485	07.03.2012	1.05 Мб
