Регистратор тока и напряжения РТН-2

Регистратор тока и напряжения РТН-2 предназначен для:

• Измерения напряжения и тока в трехфазной сети переменного тока 220/380 В, 50 Гц на ЖК-индикаторе
• Отображения текущих показаний токов и напряжений в трехфазной сети переменного тока 220/380В, 50 Гц на ЖК-индикаторе
• Записи в энергонезависимую память событий (токов перегрузки и напряжения, выходящего за установленные пороги) по любой из фаз в трехфазной сети с привязкой к реальному времени
• Просмотра на ЖК-индикаторе событий, записанных в энергонезависимую память

• Программирования параметров (верхнего/нижнего порогов напряжения, значения тока перегрузки и номинала трансформатора тока), установки текущей даты

Климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69. Степень защиты корпуса IP20 по стандарту EN 60529/IEC 529.
Входными сигналами для регистратора являются: непосредственно напряжение трехфазной сети и сигнал, снимаемый с вторичных обмоток трех трансформаторов тока.
Питание регистратора тока и напряжения осуществляется от контролируемой сети.
Резервное питание регистратора осуществляется от внутреннего элемента.
Регистратор тока и напряжения обеспечивает программирование следующих параметров:

• U_н – нижний порог напряжения – значение, при котором дальнейшее снижение питающего напряжения считается недопустимым и записывается как событие
• U_в – верхний порог напряжения – значение, при котором дальнейшее увеличение питающего напряжения считается недопустимым и записывается как событие
• I_в – верхний порог тока нагрузки – значение, при котором дальнейшее увеличение тока считается недопустимым и записывается как событие
• I1 – паспортное значение первичного тока трансформатора тока
• I2 – паспортное значение вторичного тока трансформатора тока


Конструкция системы:
Регистратор тока и напряжения РТН-2 выполнен в корпусе для установки на DIN-рейку.
На лицевой панели блока находятся:

• Двухстрочный ЖКИ-дисплей
• 4 кнопки для управления режимами работы регистратора «−», «+», «Просм.», «Уст.»


В нижней части блока находятся винтовые клеммники для подключения блока.
Для измерения тока в регистраторе используются датчики тока на эффекте Холла. Для измерения напряжения используются прецизионные резистивные делители. Сигналы от датчиков тока и напряжения поступают на микропроцессор.
Микропроцессор производит обработку сигналов тока и напряжения и управляет работой таймера, преобразователя напряжения DC/DC и энергонезависимой памятью по специализированной программе.
Технические характеристики:

Параметр	Значение
Рабочее напряжение регистратора	220/380 В ± 20%; 50 Гц ± 1%
Номинальное значение тока на зажимах регистратора	±7А (амплитудное значение)
Номинальное рабочее напряжение	220/380В, 50Гц
Верхний порог аварийного значения напряжения (фазного) «Uв», min/max	230/264В
Нижний порог аварийного значения напряжения (фазного) «Uн», min/max	150/200В
Регулировка порога срабатывания по току для номинального тока 1 А «Iн», min/max	0,05/400А
Регулировка порога срабатывания по току для номинального тока 5 А «Iн», min/max	0,5/400А
Минимальная регистрируемая длительность импульса тока перегрузки	5 мс
Объем памяти	200 событий
Первичный ток трансформатора тока	1; 5; 10; 15; 20; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400А
Вторичный ток трансформатора тока	5,0А
Резервное питание	BAT CR2032RV-LF RENATA, 1 шт
Габаритные размеры	71×90×58 мм
Вес	350 г

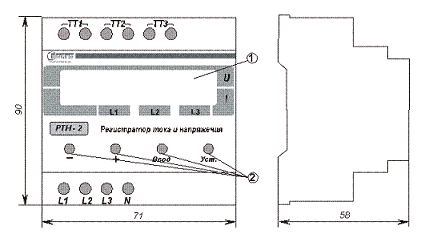

Габаритные размеры	Индикаторная панель
