Тахометр (Частотомер) ВЕХА-Т

Прибор для измерения и отображения скорости вращения вала двигателей, скорости движения ленточного конвейера и других объектов, учета времени наработки агрегатов, а также для управления исполнительными устройствами, преобразования значения частоты в аналоговый сигнал, внедрения в SCADA-системы

Универсальный измерительный вход прибора позволяет напрямую подключать как механические датчики типа «сухой контакт», так и электронные датчики c выходом TTL или транзисторным выходом с открытым коллектором NPN- и PNP-структуры. При этом питание электронных датчиков осуществляется от встроенного в прибор источника стабилизированного напряжения =24В (=5В в модификации TTL)

Двухканальный измерительный вход прибора обеспечивает определение направления скорости, что, при необходимости, позволяет использовать его в системах с реверсом скорости, таких, как реверсивный податчик или система индикации скорости гребного вала морского или речного судна

Внешний вход «Предделитель» позволяет переключать коэффициент деления входной частоты

Изменяемый коэффициент множителя позволяет на ходу пересчитывать измеренное значение скорости и отображать на индикаторе значение контролируемого параметра в привычной размерности

Благодаря двум дискретным выходам с независимой логикой управления (14 вариантов логики управления), возможно использование прибора в системах автоматизации и сигнализации

Опционально устанавливаемый аналоговый выход (ЦАП) позволяет расширить функциональность прибора и использовать его для формирования аналогового сигнала, передаваемого в сопряжённую систему контроля управления или регистрации

Опционально устанавливаемый цифровой интерфейс RS-485 обеспечивает сопряжение прибора с SCADA-системами, как напрямую (Modbus-RTU), так и через OPC-сервер

Особенности:

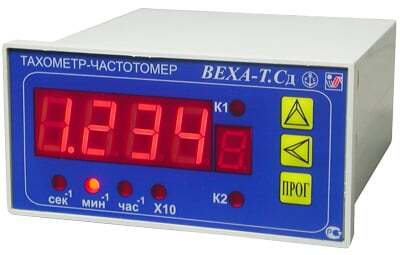

• Прибор в модификации ВЕХА-Т.Сд имеет свидетельство о типовом одобрении российского морского регистра судоходства № 08.02104.011
• Гибкая логика работы: (8 форматов отображения: 1/с, 1/мин, 1/ч, с, мин, ч, наработка в часах и оборотах; установка задержки на разгон (1...9999 с); быстрый и удобный способ программирования всех параметров прибора с лицевой панели; возможность запуска управления от внешних сигналов)

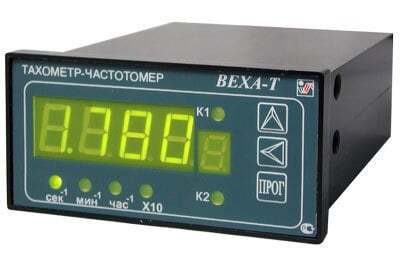

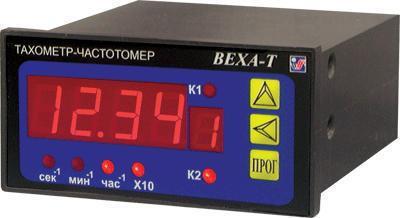

• Крупный светодиодный индикатор с возможностью регулировки яркости (5 уровней). Возможно изготовление приборов как с красным, так и с зеленым цветом индикации
• Задание нескольких аварийных диапазонов скоростей для формирования световой предупредительной индикации о нежелательных состояниях объекта контроля
• Возможность ограничить доступ к настройкам прибора с помощью пароля – три уровня доступа

Документ	Дата изменения	Размер	Файл
Технические характеристики прибора ВЕХА-Т	06.03.2012	0.38 Мб
Паспорт (инструкция по эксплуатации)	06.03.2012	0.75 Мб
Руководство по обновлению микропрограммы прибора	13.10.2011	0.29 Мб
Свидетельство о типовом одобрении российского морского регистра судоходства	13.10.2011	1.19 Мб
Сеть приборов, протокол MODBUS	22.02.2012	0.31 Мб
Сертификат соответствия	13.10.2011	1.92 Мб
ПО для конфигурирования прибора по интерфейсу RS-485	07.03.2012	1.05 Мб
«ARC-OPC-Server» ПО для внедрения прибора в SCADA системы	17.04.2012	2.88 Мб
