Таймер ОВЕН УТ1 предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени. Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток
Техническое описание прибора:УТ1 представляет собой микропроцессорное устройство, имеющее в своем составе часы реального времени, два логических устройства, синхронизированных с часами, и два выходных реле для включения/выключения исполнительных механизмов

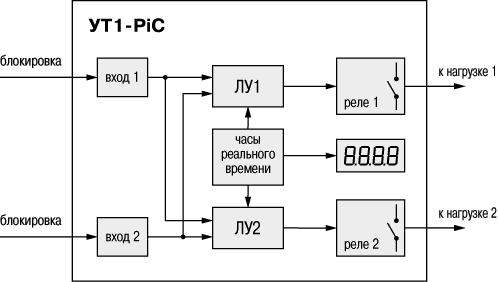

Функциональная схема
|
 |
Работа логических устройств:
Логические устройства (ЛУ) предназначены для формирования команд включения/выключения выходных реле в заданное пользователем время. Для каждого из логических устройств пользователь имеет возможность задавать свою программу.
Формирование программы:
Программа каждого ЛУ включает в себя до 70 пар команд, задающих время включения и выключения выходных реле. Для каждой команды пользователь может задавать периодичность ее исполнения:
- ежедневное – каждый день в указанное время
- еженедельное – в указанный день недели
- ежегодное – в указанный день года, например, особые режимы для праздничных дней
При этом ежегодные команды имеют высший приоритет исполнения, т. е. в указанный день года данная команда будет исполняться вместо еженедельной или ежедневной. В свою очередь, еженедельная команда имеет приоритет над ежедневной.
Коррекция по восходу и заходу солнца:
Для управления процессами, связанными с продолжительностью светового дня, в приборе предусмотрена возможность включения процедуры коррекции выполнения каждой команды с учетом времени восхода и захода солнца в данной местности.
Значение коррекции времени вычисляется прибором автоматически по географической широте местности, задаваемой пользователем при программировании прибора.
Программирование:
Позволяет задать параметры работы каждого логического устройства, а также задать опорную дату (дату начала работы) и географическую широту местности для коррекции по восходу и заходу солнца.
Заданные параметры сохраняются в энергонезависимой памяти прибора и остаются неизменными при выключении питания. Программирование прибора осуществляется кнопками, расположенными на передней панели.
Для предотвращения несанкционированного доступа к процедурам программирования вход в них осуществляется через пароль.

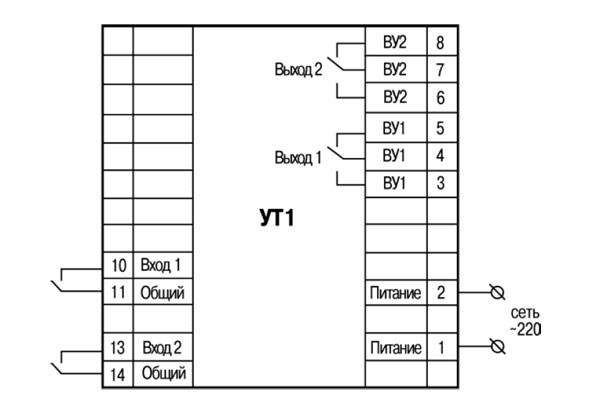

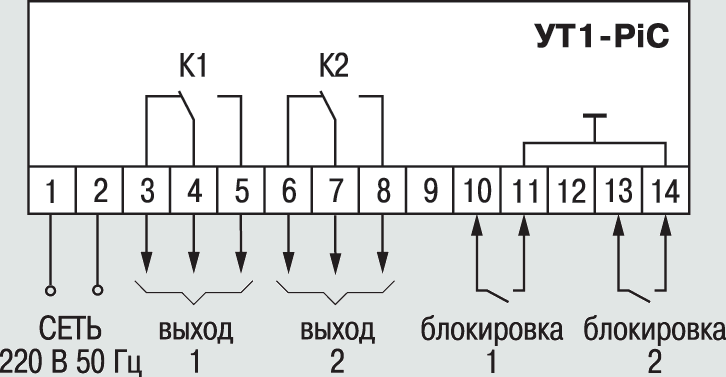

Входы:
Прибор имеет 2 входа, используемых совместно с двумя логическими устройствами.
Ко входам могут быть подключены механические контакты, кнопки, герконы, а также оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n–p–n-типа.
При необходимости внешнего управления пользователь может задать для каждой команды ожидаемое состояние этих входов – замкнутое или разомкнутое. В момент действия команды несоблюдение заданного состояния входов приводит к блокированию выходного реле.
Выходные устройства:
УТ1 имеет два выходных реле 8А, 220В для управления исполнительными механизмами.
Используется для:
- Управления освещением в теплицах
- Управления освещением в инкубаторах
- Управления уличным освещением
Особенности:
- Автоматическое включение и выключение исполнительных механизмов в заданный момент времени
- Две независимые программы управления 2 выходами реле, до 70 пар команд в каждой
- Задание периодичности исполнения для каждой команды: ежегодно, еженедельно или ежедневно (в порядке убывания приоритета)
- Коррекция выполнения команд по восходу и заходу солнца, в зависимости от географической широты местности
- Возможность подключения внешних устройств блокировки команд
- Индикация текущего времени и даты программирование кнопками на лицевой панели прибора
- Сохранение заданных параметров при отключении питания
- Защита параметров от несанкционированного доступа
Технические характеристики:
Параметр
| Значение |
| Номинальное напряжение питания | 220В частотой 50 Гц |
| Допустимое отклонение номинального напряжения питания | −10...+15% |
| Максимально допустимый ток нагрузки, коммутируемый контактами электромагнитного реле | 8А при 220В (cos α ≥ 0,4) |
| Погрешность хода часов | Не более 5 мин/месяц |
Срок службы встроенной литиевой батареи
CR2032 (3В; 220мА·ч) | Не менее 3 лет |

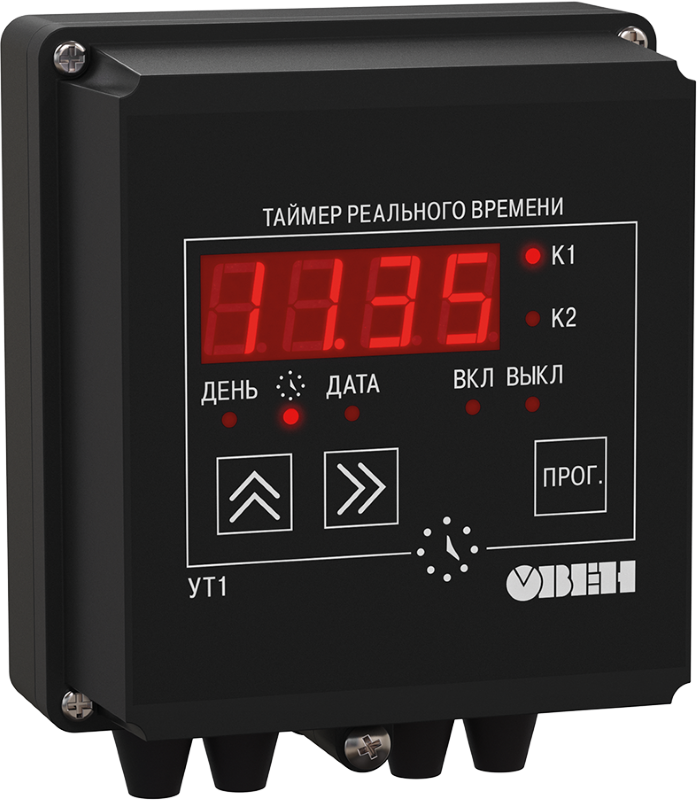

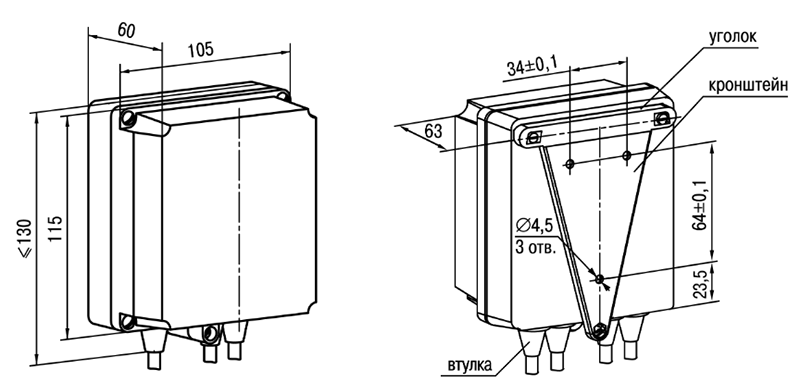

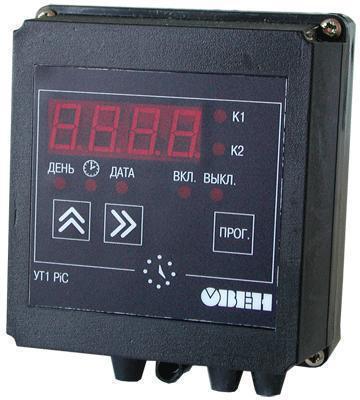

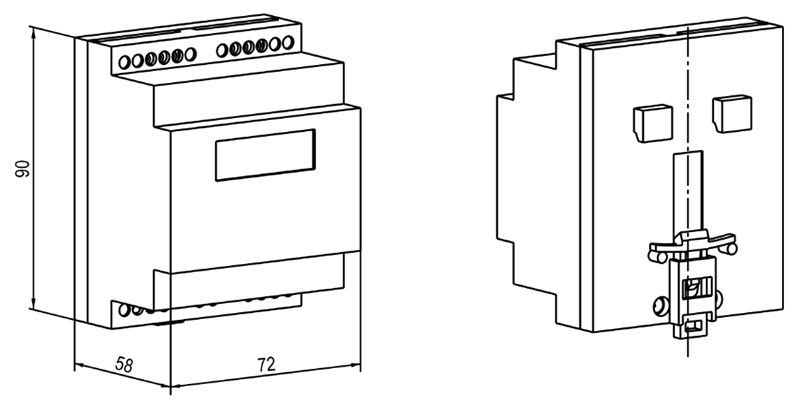

| Габаритные размеры и степень защиты корпуса настенный Н | 130×105×65 мм, IP44 |

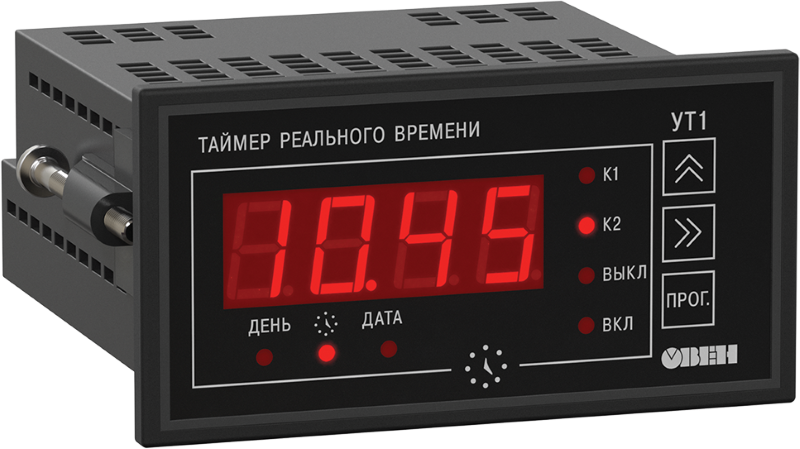

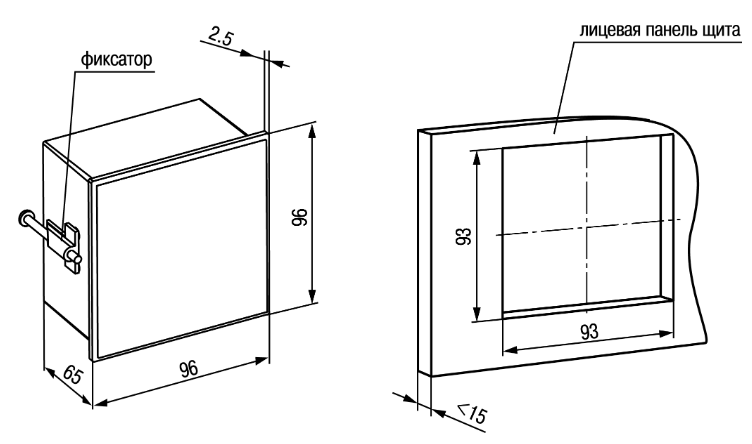

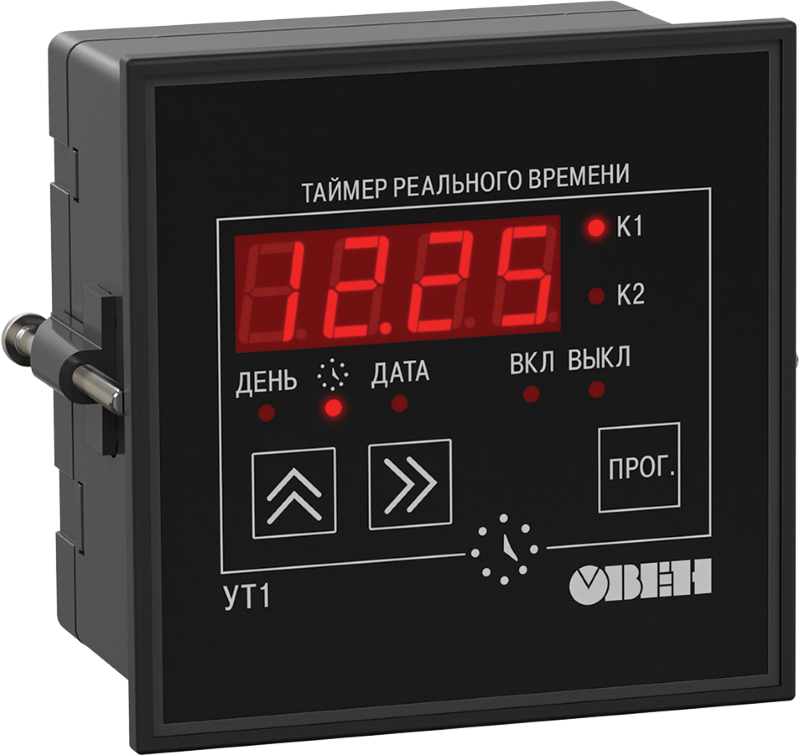

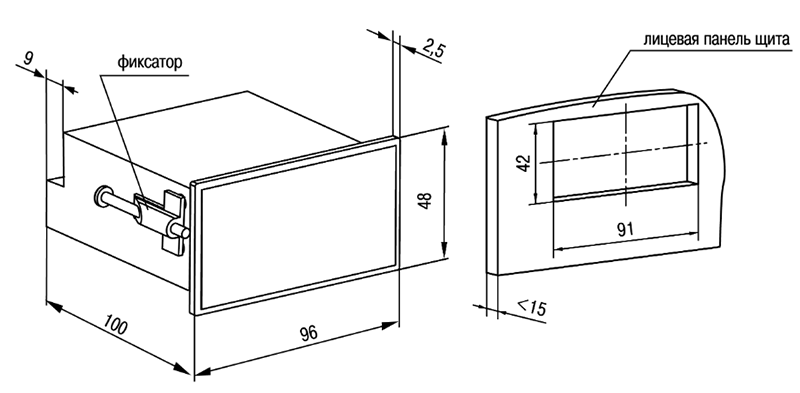

| Габаритные размеры и степень защиты корпуса щитовой Щ1 | 96×96×70 мм, IP54 со стороны передней панели |
