Контроллер для управления насосом ОВЕН САУ-У

Контроллер ОВЕН САУ-У предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы 12 алгоритмов работ, существующих аналогичных приборов ОВЕН, а именно: ОВЕН САУ-МП, ОВЕН-САУ-М6, САУ-М7.Е.

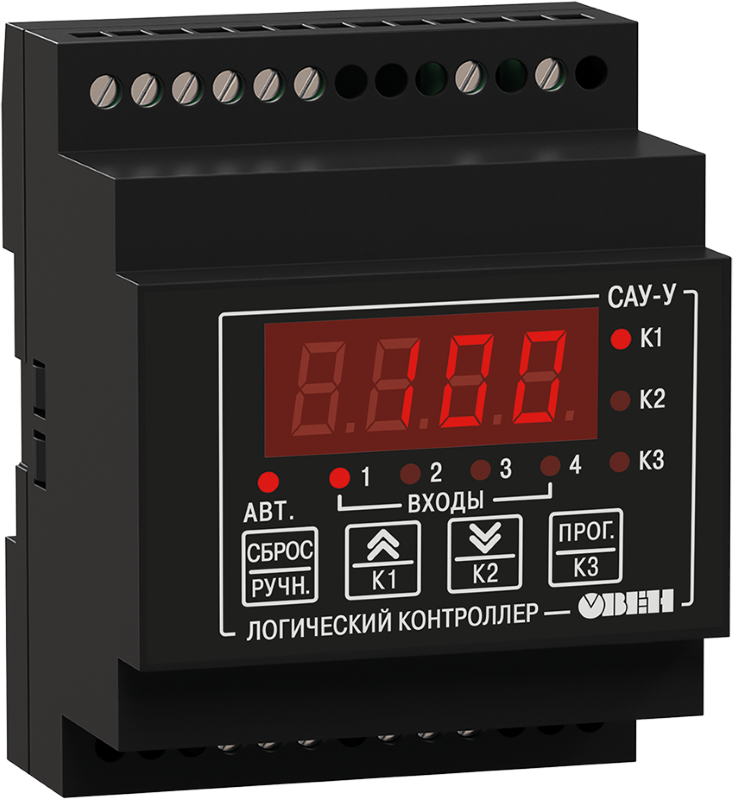

Прибор выпускается в настенном, DIN-реечном и щитовом исполнениях. Принцип работы:Контроль уровня осуществляется при помощи четырех подключаемых к входам прибора датчиков, которые устанавливаются пользователем в резервуаре на заданных условиями технологического процесса отметках. Для визуального контроля за срабатыванием датчиков на лицевой панели прибора предусмотрены четыре светодиодных индикатора, засветка каждого из которых сигнализирует о срабатывании соответствующего датчика.
Прибор обеспечивает работу в автоматическом режиме по одному из 12 встроенных алгоритмов или в ручном режиме, от встроенных кнопок ручного управления на передней панели.
В качестве входных датчиков могут быть применены:

• Кондуктометрические (контролирующие степень электропроводности среды) зонды
• Активные датчики с выходными ключами n-p-n типа ( с «открытым коллектором»)
• Механические контактные устройства (датчики типа «сухой контакт») и датчики наличия давления типа ДЭМ
• Датчики с токовым выходом от 0 до 5мА, от 0 до 20мА или от 4 до 20мА

Для управления технологическим оборудованием прибор оснащен тремя встроенными электромагнитными реле.
Работа каждого реле может осуществляться как в автоматическом режиме (по сигналам датчиков), так и по командам оператора (от встроенных кнопок ручного управления на передней панели прибора). Прибор эксплуатируется при следующих условиях:

• Закрыты взрывобезопасные помещения без агрессивных паров и газов
• Температура окружающего воздуха −10...55°С
• Верхний предел относительной влажности воздуха – не более 80%RH при температуре 25°С и более низких температурах без конденсации влаги
• Атмосферное давление 84...106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения Р1 по ГОСТ 12997-84.
Технические характеристики:

Параметр	Значение
Диапазон переменного напряжения питания: - напряжение - частота	90...264В (номинальные значения напряжения 110, 220, или 240В) 47...63 Гц (номинальные значения 50 и 60 Гц)
Диапазон постоянного напряжения питания	20...34В (номинальное значение 24В)
Максимальная потребляемая мощность	Не более 6ВА
Степень защиты корпуса: - тип Н - тип Щ1 - тип Д	IP44 IP54 IP20
Средний срок службы	8 лет
Габаритные размеры прибора: - настенный Н - щитовой Щ1 - DIN-реечный Д	130×105×65 мм 96×96×46,5 мм 88×72×54 мм
Масса	Не более 0,7 кг

Характеристики входов:

Параметр	Значение
Сопротивление контролируемой жидкости	Не более 450 кОм
Напряжение питания кондуктометрических датчиков уровня от внутреннего источника питания: - напряжение - частота	5 ± 0,5В 25 ± 1 Гц
Ток, протекающий через кондуктометрический датчик	Не более 1мА
Напряжение встроенного источника питания датчиков	24 ± 1,2В
Максимальный ток нагрузки источника питания датчиков	Не более 50мА

Характеристики выходных элементов:

Параметр	Значение
Ток, коммутируемый контактами реле при напряжении не более 250В (50 Гц) и сosφ > 0,4	Не более 8А
Ток, коммутируемый контактами реле при напряжении не более 24В	Не более 3А

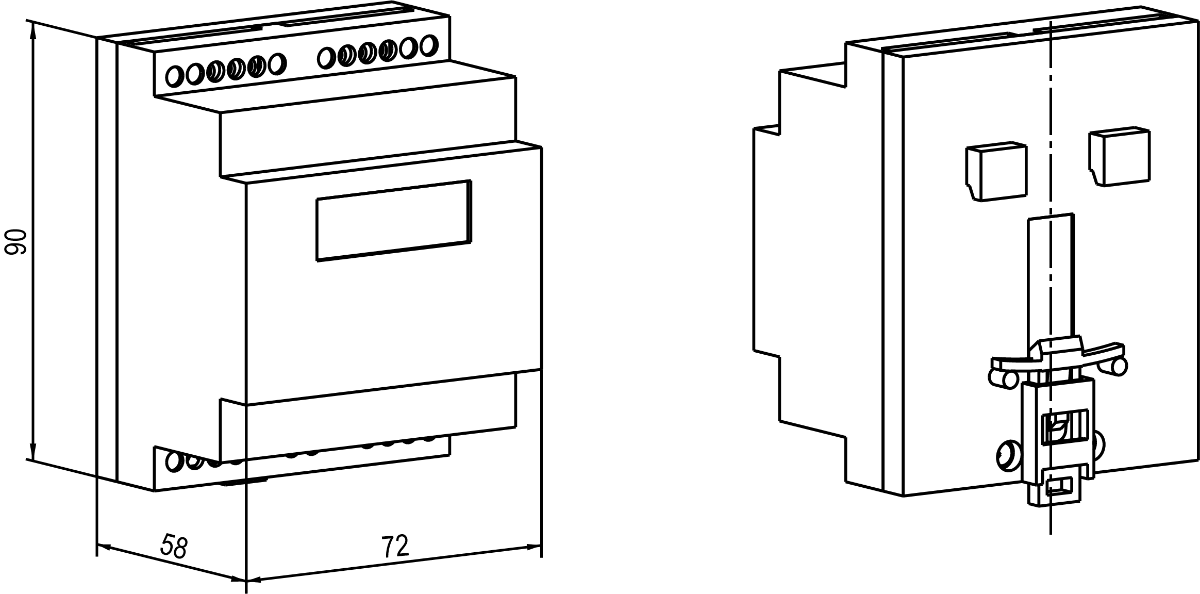

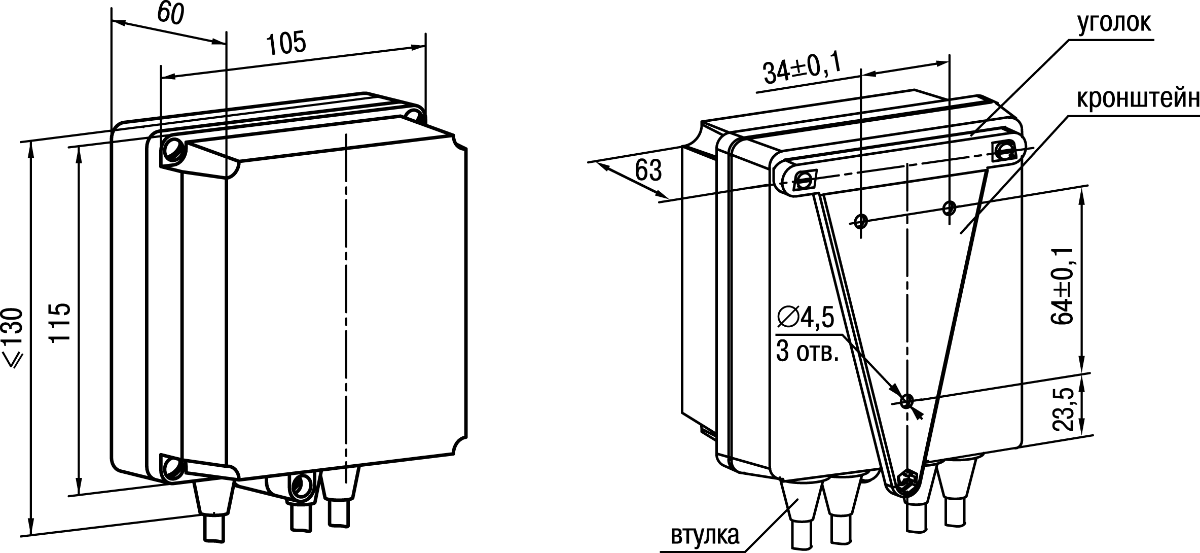

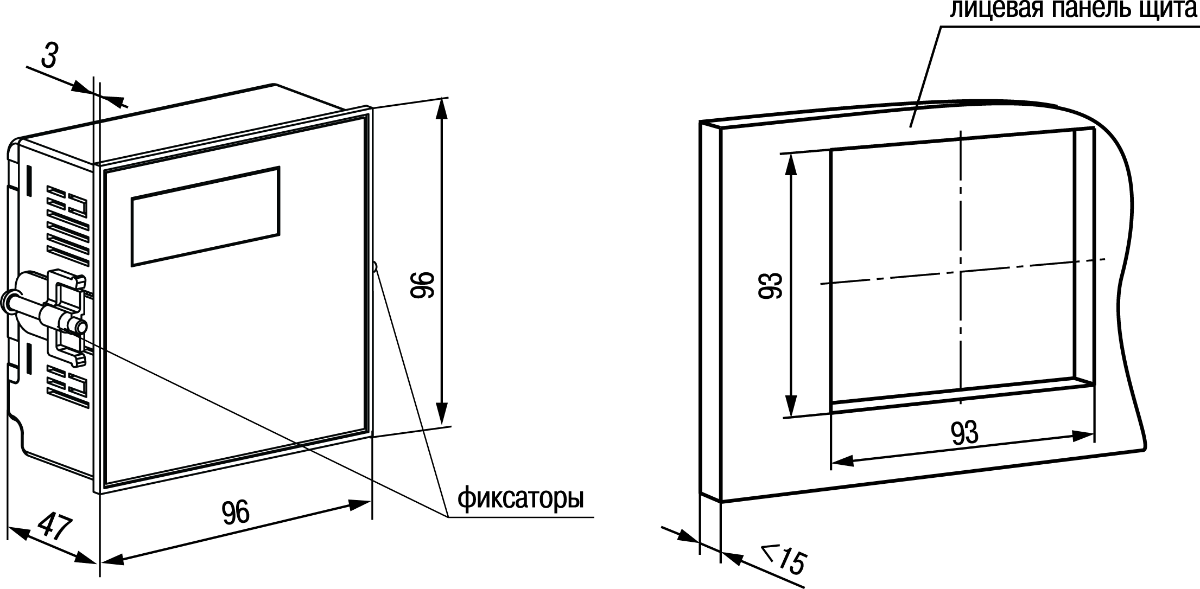

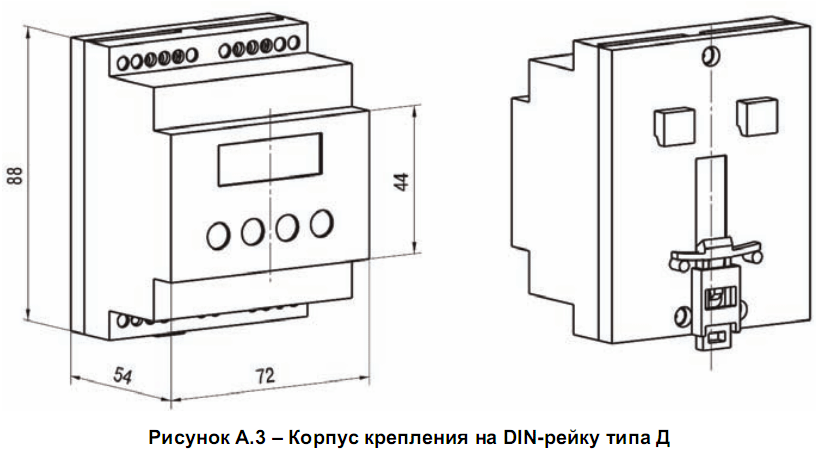

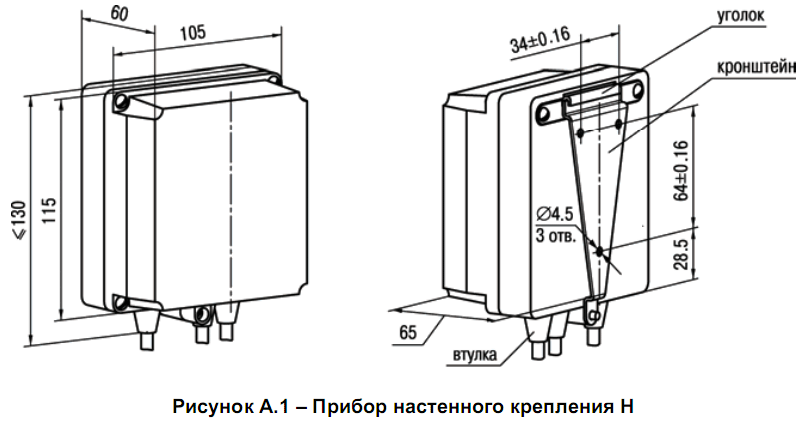

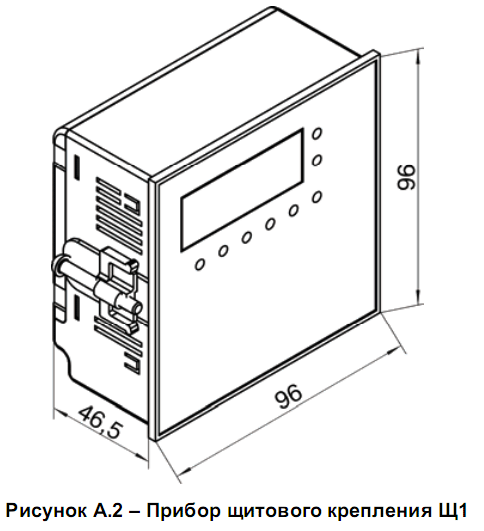

Габаритные размеры
Настенный Н	Щитовой Щ1	DIN-реечный Д

Документ	Дата изменения	Размер	Файл
Сертификат для ОВЕН САУ	30.09.2011	0.38 Мб
Паспорт (инструкция по эксплуатации)	11.04.2012	2.28 Мб
