Программируемый логический контроллер ОВЕН ПЛК73
Особенности:
- Надежная среда программирования CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
- Двухстрочный знакосинтезирующий дисплей
- Увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1
- Встроенные интерфейсы RS-485, RS-232
- Встроенные часы реального времени
- Поддержка протоколов ОВЕН Modbus RTU, Modbus ASCII, GateWay
- Бесплатная библиотека функциональных блоков:
- разработки «ОВЕН»: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и др.
- стандартные библиотеки CoDeSys
- Возможность расширения путем подключения модулей ввода/вывода
Поддерживаемые градуировки:
- Термопары: ТХК(L), ТХА(К)
- Термопреобразователи сопротивления: Pt 50, 50 П, Cu 50, 50 М, Pt 100, 100 П, Cu 100, 100 М, Pt 500, 500 П, Pt 1000, 1000 П, Ni 1000
- Унифицированные аналоговые сигналы: 0...5мА; 0...20мА; 4...20мА, 0...1В
- Резистивные датчики: 40... 900 Ом, 0,04... 2 кОм
Технические характеристики:
Параметр
| Значение
|
Количество цифровых (дискретных) входов
| 8
|
Количество аналоговых входов
| 8
|
Количество дискретных выходов (контакты электромагнитных реле
| 1...4
|
Количество дискретных выходов (оптопары транзисторные n-p-n–типа)
| 4...8
|
Количество дискретных выходов(оптопары симисторные)
| 1...4
|
Количество дискретных выходов (внешнее твердотельное реле)
| 1...4
|
Количество аналоговых выходов (ЦАП «параметр – напряжение 0…10В»)
| 1...4
|
Количество аналоговых выходов (ЦАП «параметр – ток 4…20мА»)
| 1...4
|
| Напряжение питания | =150...300 (номинальное 220)
~90...264 (номинальное 110/220)
|
Потребляемая мощность:
- для постоянного тока
- для переменного тока
|
≤ 12 Вт
≤ 18ВА
|
Интерфейс
| RS-485; RS-232
|
Центральный процессор
| RISC-процессор на базе ядра ARM-7, 32
разряда, 50 МГц
|
Объем оперативной памяти для хранения переменных программ
| 10 кБ
|
Дисплей
| Текстовый монохромный ЖКИ с подсветкой
|
| Тип корпуса | Корпус для щитового крепления |
| Степень защиты корпуса | IP55 |
| Средняя наработка на отказ | 100 000 ч |
Габаритные размеры
| 168×137×55 мм
|
Вес
| ≤ 0,5 кг
|
Модификации прибора:
| Контроллер | Объём области памяти ввода/вывода
| Дискретные выходы
| Аналоговые выходы
|
ПЛК73-КККК-L
| 360 байт
| 4
| Нет
|
ПЛК73-КККК-M
| 600 байт
| 4
| Нет |
ПЛК73-КККККККК-L
| 360 байт | 8
| Нет |
ПЛК73-КККККККК-M
| 600 байт | 8
| Нет |
ПЛК73-ККККРРРР-L
| 360 байт | 8
| Нет |
ПЛК73-ККККРРРР-М
| 600 байт | 8
| Нет |
ПЛК73-ККККРРИИ-L
| 360 байт | 6
| 2
|
ПЛК73-ККККРРИИ-М
| 600 байт | 6
| 2
|
ПЛК73-ККККРРУУ-L
| 360 байт | 6
| 2
|
ПЛК73-ККККРРУУ-М
| 600 байт | 6
| 2
|
ПЛК73-ККККИИИИ-L
| 360 байт | 4
| 4
|
ПЛК73-ККККИИИИ-М
| 600 байт | 4
| 4
|
ПЛК73-ККККУУУУ-L
| 360 байт | 4
| 4
|
ПЛК73-ККККУУУУ-M
| 600 байт | 4
| 4
|

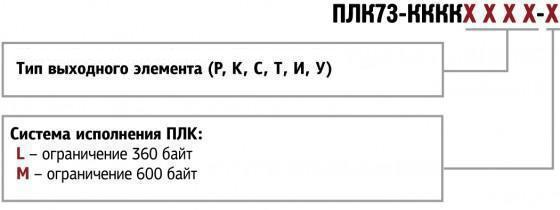

Модификации прибора
|
 |
Р – реле электромагнитное
К – оптопара транзисторная n–p–n-типа
С – оптопара симисторная
Т – выход для управления внешним твердотельным реле
И – цифроаналоговый преобразователь «параметр – ток 4...20мА»
У – цифроаналоговый преобразователь «параметр – напряжение 0...10В»
Схемы
|
Функциональная схема
| Габаритные размеры
|
 |  |
