Термостат двойной TER-4

Термостат двойной TER-4 для контроля и регуляции температуры в помещениях, системах отопления и распределительных щитах, используется с одним или двумя внешними датчиками температуры
Технические характеристики:

Параметр	Значение
Напряжение питания	Гальванически изолированное, ~230В, ≅24В
Мощность	4,5ВА
Диапазон температур, независимый выбор переключателем	−40…−25; −25…−10; −10…5; 5…20; 20…35;  35…50; 50…65; 65…80; 80…95; 95…110°C
Гистерезис (избирательный)	0,5; 2,5°C
Индикация выхода	Красный светодиод
Датчик температуры	NTC
Точность механической настройки	5%
Контакт	1 переключающий для каждого термостата
Рабочая температура	−20…55°C
Номинальный ток	16А
Пиковый ток	30А
Рабочее положение	Произвольное
Крепление	DIN-рейка EN 60715
Защита	IP40 со стороны лицевой панели
Категория перенапряжения	III
Сечение подключаемых проводов	Max 1×2,5 мм²; 2×1,5 мм²; c изоляцией max 1×2,5 мм²
Габаритные размеры	90×52×65 мм
Вес	238 г

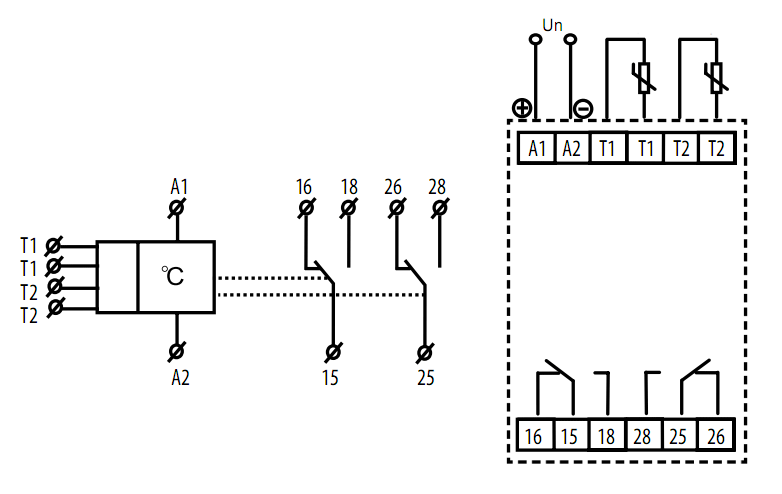

Схема и подключение TER-4
