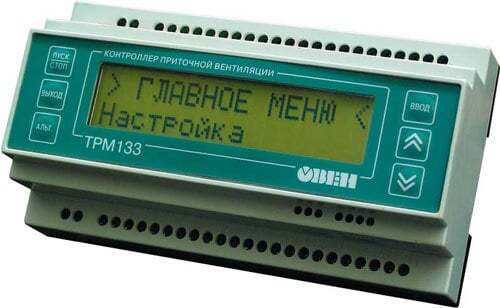

Контроллер приточной вентиляции ОВЕН ТРМ133

Контроллер приточной вентиляции ОВЕН ТРМ133 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой вентиляции с водяным калорифером
Особенности:

• Конфигурирование прибора с ПК или с клавиатуры на передней панели
• Помехоустойчивость благодаря импульсному источнику питания ~90...245В
• Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотека WIN DLL
• 7 универсальных входов, к которым можно подключать датчики различных типов:
  - термосопроотивления ТСП 50П, 100П (Pt100), 500П, 1000П (Pt1000), ТСМ 50М, 100М, ТСН 100Н, 1000Н
  - термопары ТХК(L), ТХА(К)
  - датчики с унифицированным выходным сигналом тока 0...5мА, 0(4)...20мА или напряжения 0...1В
  - датчики положения задвижки (резистивные или токовые)
• Управление калорифером для нагрева приточного воздуха
• Автоматический выбор режимов работы (поддержание температуры приточного воздуха, защита от замерзания, день/ночь и др.)
• Автонастройка ПИД-регуляторов
• Сообщения об авариях

Поддерживаемые градуировки:

• Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т)
• Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, Ni100, Pt500, 500П, Cu500, 500М, Ni500, Cu1000, 100М, Pt1000, 1000П, Ni1000
• Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20мА, −50...50мВ, 0...1В

Технические характеристики

Параметр	Значение
Напряжение питания	~90...245В
Потребляемая мощность	≤ 10ВА
Количество каналов измерения	7
Количество дискретных входов	6
Минимальное время опроса одного канала измерения	0,5 с
Минимальное время опроса всех каналов измерения	2 с
Количество выходных устройств	4 реле, 2 ЦАП
Допустимая нагрузка: - реле электромагнитные - ЦАП «параметр-ток 4...20мА» - ЦАП «параметр-напряжение 0...10В»	4А при ~220В 100...800 Ом ≥ 5000 Ом
Интерфейс подключения к сети	RS-485
Протокол передачи данных	Стандартный ОВЕН
Тип корпуса	На DIN-рейку Д9
Габаритные размеры	157×86×58 мм
Степень защиты корпуса	IP20

Схема	Размер	Файл

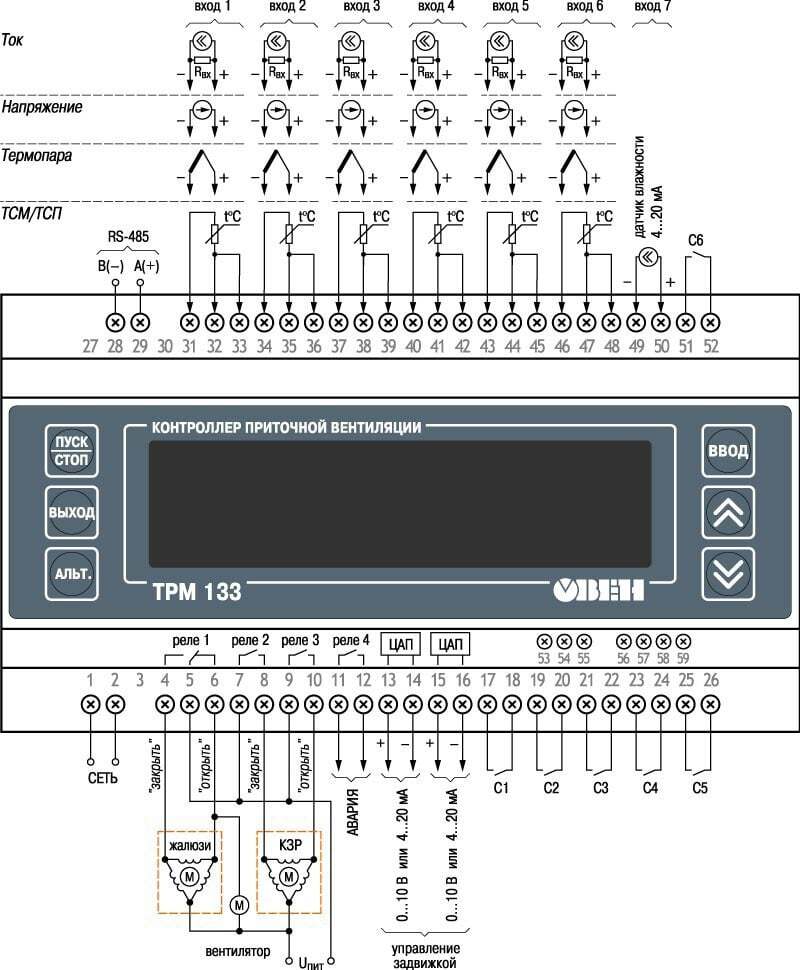

Схема подключения прибора	0.15 Мб

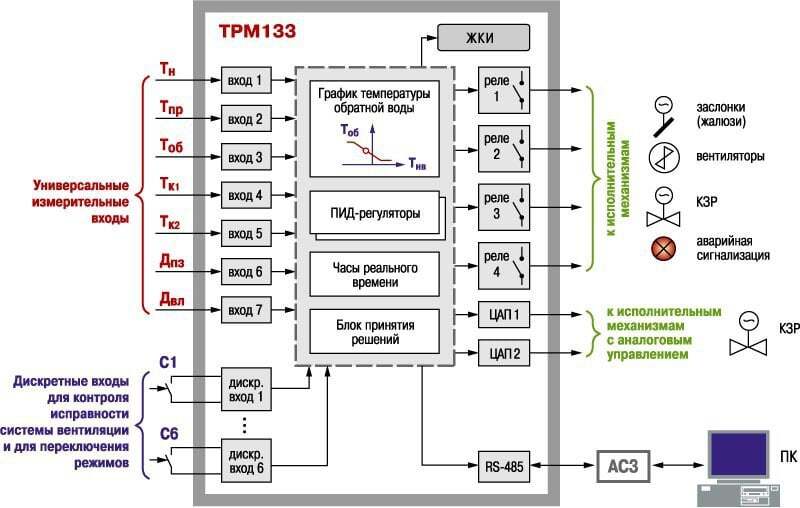

Функциональная схема прибора	0.09 Мб

Документ	Дата изменения	Размер	Файл
Паспорт (инструкция по эксплуатации) для ТРМ133	28.04.2012	1.77 Мб
Сертификат соответствия для ТРМ133	28.04.2012	0.42 Мб
Список параметров ТРМ133	28.04.2012	0.03 Мб
Программатор ТРМ133	28.04.2012	1.35 Мб
