Контроллеры для систем отопления и горячего водоснабжения ОВЕН ТРМ132М

Контроллеры для систем отопления и горячего водоснабжения ОВЕН ТРМ132М
ТРМ132М ТРМ132М
Контроллеры систем отопления и горячего водоснабжения ОВЕН ТРМ132М
  • Встроенные часы реального времени
  • Автоматическая настройка ПИД-регуляторов
  • Автоматический выбор режимов (нагрев/обратная/летний)
  • Возможность смены прошивки (при помощи комплекта для перепрошивки ТРМ133М)
Цена: 7611 ... 8083 р.
Перейти к модификациям

Подробное описание Модификации и цены Отзывы (0) Вопросы и ответы
Контроллеры систем отопления и горячего водоснабжения ОВЕН ТРМ132М в комплексе с первичными преобразователями, модулем расширения МР1 и исполнительными механизмами предназначены для контроля и регулирования температуры в контурах отопления и ГВС, отображения измеренной температуры и режимов работы на встроенном индикаторе и формирования сигналов управления встроенными выходными элементами и выходными элементами модуля МР1.
Функциональные возможности:
  • Автоматическое регулирование температуры в контуре ГВС в соответствии с заданной уставкой
  • Автоматическое регулирование температуры в контуре отопления по графику от Т наружного воздуха и Т прямой воды
  • Отработка графика температуры обратной воды в зависимости от Т наружного воздуха и Т прямой воды (защита от завышения и занижения температуры обратной воды)
  • Управление основным и резервным насосом в обоих контурах
  • Слив ГВС
  • Управление насосом подпитки в контуре отопления
  • Возможность использования третьего насоса в каждом контуре (аварийного)
  • Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре ГВС: запорно-регулирующим клапаном, основным и резервным насосами, клапаном слива (опционально), устройствами сигнализации
  • Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре отопления: запорно-регулирующим клапаном, основным и резервным насосами, насосом подпитки, устройствами сигнализации
  • Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов)
  • Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления, а также от ПК по сети RS-485 и RS-232
  • Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCI
Технические характеристики:
ПараметрЗначение
Напряжение
90...245В
Частота
47...63 Гц
Потребляемая мощность≤ 18ВА
Аналоговые входы
8
Дискретные входы8
Уровень сигнала, соответствующий логической единице на входе
12...36В
Уровень сигнала, соответствующий логическому нулю на входе
0...4В
Подключаемые входные устройстваДатчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.)
Встроенный вторичный источник питания24 ± 3В
Интерфейс связиRS-485; RS-232
Режим работыSlave
Протоколы передачи данныхОВЕН; Modbus ASCII; Modbus RTU
Тип корпусаDIN12M
Габаритные размеры прибора
157×86×58 мм
Степень защиты корпуса (со стороны лицевой панели)IP20
Вес
≤ 0,5 кг
Температура окружающего воздуха
−10...55°С
Количество ВУ внутри контроллера6 (5 из них – с возможностью установки ЦАП)

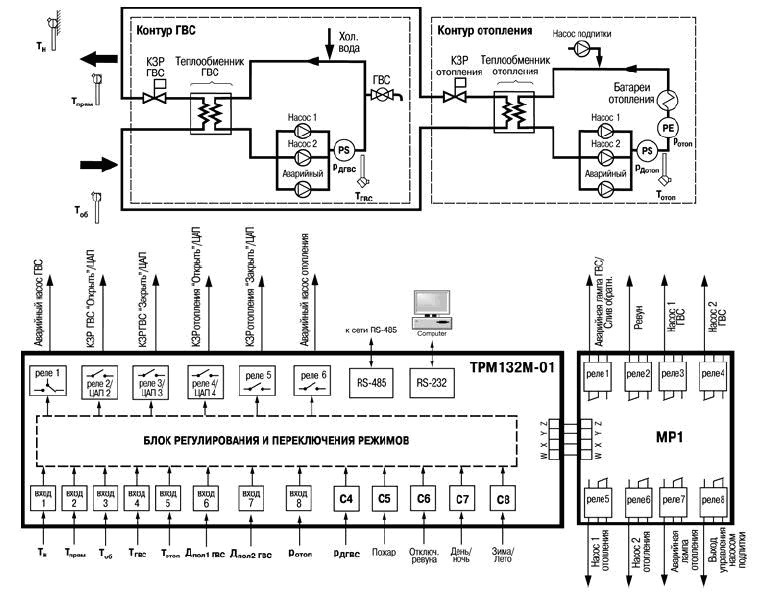

Функциональная схема прибора

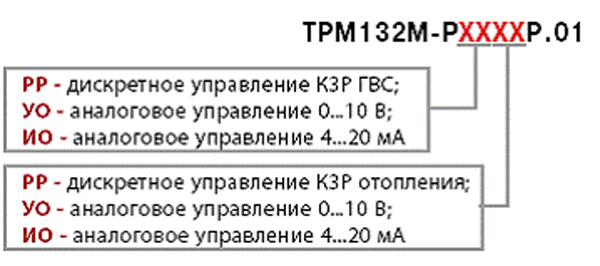

Модификации
Документация
Документ Дата изменения Размер Файл
Паспорт (инструкция по эксплуатации) 25.10.2011 8.71 Мб
