Терморегулятор ARCOM серии 230.
Простой и надежный ПИД-регулятор температуры в диапазоне −199...999°C в различных системах (термопласт-автоматах, экструдерах, литьевых машинах и т. п.)
В приборах реализованы следующие функции:
- Измерение температуры с помощью стандартных термопреобразователей (термосопротивлений и термопар)
- Отображение на трехразрядных светодиодных индикаторах измеряемой величины, значения уставки и уровня выходной мощности
- Регулирование измеряемой температуры по пропорционально-интегрально-дифференциальному (ПИД) закону. Применение ПИД-закона позволяет достичь гораздо более высокой точности регулирования за счет гибкого управления скоростью изменения температуры в зависимости от разницы между текущей и заданной величинами. Это позволяет избежать перерегулирования и возникновения колебаний температуры
- Регулирование температуры по двухпозиционному закону (при отключении пропорциональной составляющей)
- Ручное задание параметров работы ПИД-регулятора (полосы пропорциональности, постоянных времени интегрирования и дифференцирования). Также имеется функция автоматического определения параметров ПИД-регулятора (автонастройка)
- Формирование сигнала аварийного превышения или падения температуры, входа или выхода температуры за заданные пределы (оба выхода, двухпозиционный закон) на двух дополнительных выходах
- Формирование сигнала управления вентилятором или иным устройством охлаждения на первом дополнительном выходе. Управление охладителем осуществляется по пропорционально-дифференциальному (ПД) или двухпозиционному закону (при отключении пропорциональной составляющей)
- Цифровая фильтрация измерений
Габаритные размеры и внешний вид:
Параметр
| Значение
|
| Модификация корпуса | D44 | D94 | D99 |

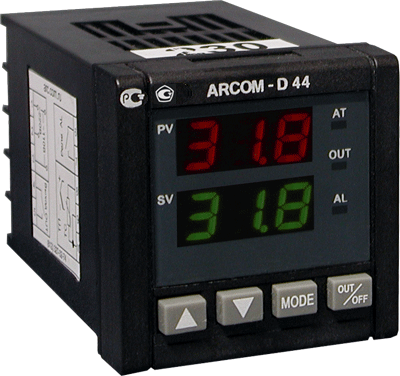

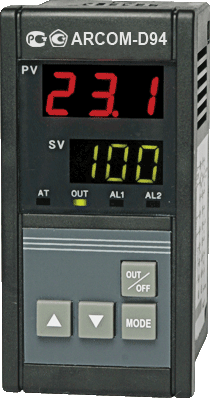

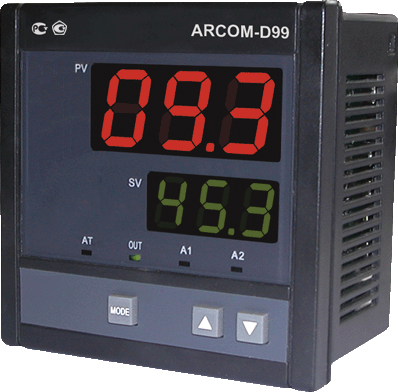

Внешний вид
|  |  |  |
Габаритные размеры
| 48×48×67 мм | 96×48×58 мм | 96×96×58 мм |
Размеры монтажного выреза
| 45×45 мм | 92×45 мм | 92×92 мм |
Типы датчиков
| Температура |
Термосопротивление Pt100
| −200...650°C |
| Термопара ТХА (K) | 0...999°C |
Термопара ТХКм (E)
| 0...800°C |
Технические характеристики:
|
Параметр
| Значение |
| Переключаемый входной сигнал | Термопара ХА (К), ХКм (E), Термосопротивления Pt100 |
| Регулирование | ПИД (с автонастройкой) и On/Off |
| Питание | ~210...230В, 50 Гц |
| Тип источника питания | Трансформаторный |
Потребляемая мощность
| не более 6ВА |
| Основное реле | ~3А или 5А; 220В
(в зависимости от модификации) |
| Дополнительное реле | ~3А; 220В |
| Максимальный ток нагрузки транзисторного ключа | 40мА (=12В) |
Тип корпуса
| Щитовой |
| Индикаторы | Два 3-значных индикатора |
Госреестр №38232-08
