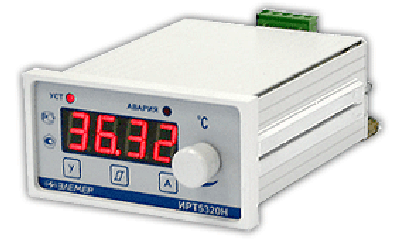

Терморегулятор ИРТ-5320 Н

ИРТ-5320 Н
В закладки Есть на складе Предзаказ

Прибор для измерения и 2-позиционного регулирования температуры и других технологических параметров

  • Диапазон измерения температуры: −100…1300°C
  • Входной сигнал: 0…5 мА, 4…20 мА, 0…100 мВ, 0…10 В
  • Напряжение питания: ~187...242 В, ~90...249 В, 50 Гц
  • Защита: IP54, IP20
Подробное описание

Измерители-регуляторы технологические предназначены для измерения и регулирования температуры и других неэлектрических величин (частоты, давления, уровня и т. д.), преобразованных в электрические сигналы силы и напряжения постоянного тока.
Прибор можно использовать в качестве замены логометров, миллиамперметров серии Ш4538, Ш4540, Ш4541.
Тип прибора:

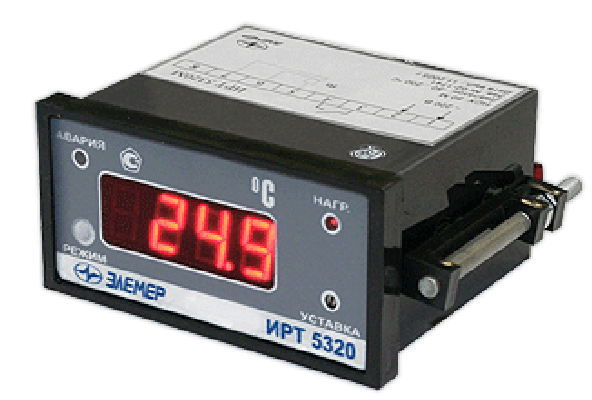

ИРТ 5320, ИРТ 5320Н предназначен для измерения и 2-позиционного регулирования температуры и других технологических параметров. В приборе имеется аварийное реле. Компаратор аварийного сигнала включает аварийное реле и светодиод «Авария» при обрыве цепи первичного преобразователя.

Сравнительные характеристики приборов:

Наименование ИРТ 5320Н ИРТ 5320
Корпус Алюминиевый Пластмассовый
Тип прибора Микропроцессорный Аналоговый
Задание НСХ На предприятии-изготовителе или пользователем На предприятии-изготовителе
Задание диапазона На предприятии-изготовителе или пользователем На предприятии-изготовителе
Задание типа уставок На предприятии-изготовителе или пользователем На предприятии-изготовителе
Наличие встроенного блока питания Штатно 24 В (30 мА) По заказу
Установка величины срабатывания реле и гистерезиса Энкодер Переменные резисторы
Корректировка «0» и диапазона Энкодер Переменные резисторы
Наличие интерфейса RS-232C (только для настройки) -
Наличие функции извлечения квадратного корня Есть -
ЭМС IIгруппа, критерий А, IIIгруппа, критерий В -
Подключение Разъемная клеммная колодка Клеммная колодка
Напряжение питания, В
~90...249 В ~187...242 В

Особенности:

  • Конфигурация выполняется как при производстве, так и потребителем в условиях эксплуатации с помощью программного обеспечения (входит в комплект поставки)
  • Прибор имеет четырехразрядный красный светодиодный индикатор текущего значения измеряемой величины
  • На лицевой панели расположены красные светодиодные индикаторы срабатывание уставок
  • В приборах имеется возможность регулирования величины срабатывания реле (для удобства установки величины срабатывания реле приборы могут изготавливаться с ручками регулировки)
  • Имеется возможность регулирования зоны возврата реле
  • Имеется потенциометр установки «0»
  • Измерители-регуляторы могут иметь встроенный блок питания 24 В (22 мА) для питания датчиков с унифицированным выходным сигналом
  • Подсоединение измерительных цепей и цепей сигнализации к ИРТ осуществляется через клеммную колодку под винт
  • Электромагнитная совместимость — группа исполнения II по устойчивости к помехам, критерий качества функционирования А, или, по отдельному заказу, III группа, критерий качества функционирования В

Технические характеристики:

Параметр
Значение
50М, 100М, 50П, 100П, Pt100 −50…200°C; погрешность ±0,25%
50П, 100П, Pt100 −100…500°C; погрешность ±0,25%
ТХА ХА(К) 0…1300°C; погрешность ±0,5%
ТХК ХК(L) 0…600°C; погрешность ±0,5%
0…5 мА, 4…20 мА, 0…100 мВ, 0…10 В −1999…1999 единиц; погрешность ±0,25%
Напряжение питания
~187...242 В, ~90...249 В, 50 Гц
Потребляемая мощность
не более 8 ВА
Коммутация переменного тока сетевой частотыПри напряжении 250 В до 5 А: на активную нагрузку
При напряжении 250 В до 2 А: на индуктивную нагрузку (cos j ≥ 0,4)
Коммутация  постоянного тока

На активную и индуктивную нагрузку
Группа исполнений С4 −30…50°C
Степень защиты от пыли и влаги
    Лицевая панель: IP54
    Корпус: IP20
    Габаритные размеры
    Передняя панель: 96×48 мм
    Монтажная глубина: 125 мм
    Вырез в щите: 88×46 мм
    Вес
    не более 0,4 кг


    Версия: 2013-08-22-ППО
    Документация и схемы
    Документ Дата изменения Размер Файл
    Руководство по эксплуатации 27.04.2013 0.59 Мб
    Сертификат об утверждении средств измерений 27.09.2011 0.09 Мб
    Сертификат об утверждении средств измерений (Беларусь) 27.09.2011 0.12 Мб
    Сертификат об утверждении средств измерений (Казахстан) 28.09.2011 0.2 Мб
    Разрешение на применение 06.05.2013 0.17 Мб
