Преобразователь дифференциального давления ОВЕН ПД200-ДД

Преобразователи ОВЕН ПД200-ДД предназначены для непрерывного преобразования дифференциального давления (разности давлений) измеряемой среды в унифицированный сигнал постоянного тока 4…20мА и цифровой сигнал стандарта HART.
ОВЕН ПД200-ДД представляет собой преобразователь с металлической (AISI 316L) емкостной измерительной мембраной, фланцевым штуцером и металлическим кабельным вводом.
Технические характеристики

Параметр	Значение
Выходной сигнал двухпроводной токовой петли	4…20мА постоянного тока + HART-протокол
Напряжение питания постоянного тока	15…42В
Сопротивление нагрузки	0…1350 Ом для сигнала 4…20мА > 250 Ом для HART-протокола
Основная допустимая погрешность	±0,1% от верхнего предела измерения
Дополнительная температурная погрешность	±0,05% на 10°С
Стабильность	±0,1% в год
Влияние статического давленния	±0,025% на 1 МПа
Время отклика	200 мс
Диапазон допустимой температуры измеряемой среды	−40…100°С
Диапазон температурной компенсации	−20…80°С
Диапазон температуры окружающей среды	−20…70°С
Степень защиты корпуса датчиков давления по ГОСТ 14254	IP65
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	L3
Потребляемая мощность	Не более 1,0 Вт
Штуцер порта давления	М20×1,5
Масса	Не более 4,0 кг

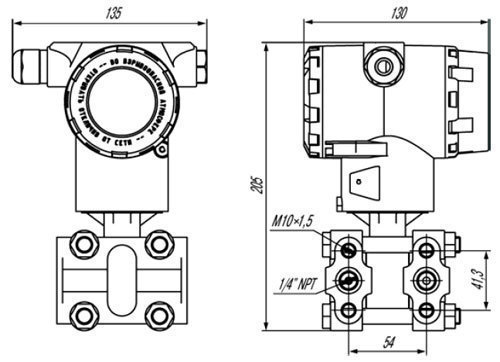

Габаритные и присоединительные размеры

Документ	Дата изменения	Размер	Файл
Паспорт (инструкция по эксплуатации)	25.05.2011	0.59 Мб
