дифманометр самопишущий ДСС-711-2С-М1

ДСС-711-2С-М1 – дифманометр самопишущий с приводом диаграммного диска от электродвигателя и дополнительной записью избыточного давления.
Дифференциальные манометры (дифманометры) сильфонные предназначены для измерения расхода жидких и газообразных сред по методу переменного перепада давлений (расходомеры); разности давлений жидких и газообразных сред (перепадомеры); уровня жидких сред, находящихся под атмосферным, вакуумметрическим или избыточным давлением (уровнемеры)

Основные технические характеристики:

Параметр	Значение
Предельно допускаемые рабочие избыточные давления	63; 160; 250; 320 кгс/см²
Верхние пределы измерений манометрической части на избыточное давление до 63 и 160 кгс/см²	6; 10; 16; 25; 40; 60; 100; 160
Верхние пределы измерений манометрической части на избыточное давление до 250 и 320 кгс/см²	16; 25; 40; 60; 100; 160; 250; 400
Предельные номинальные перепады давлений на избыточное давление до 63 и 160 кгс/см²	0,063; 0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5
Предельные номинальные перепады давлений на избыточное давление до 250 и 320 кгс/см²	0,4; 0,63; 1,6; 2,5; 4; 6,3
Классы точности	1; 1,5
Верхние пределы измерений дифманометров-расходомеров выбираются из ряда А=а·10n, где а – одно из чисел ряда, n – целое (положительное или отрицательное) число или нуль	1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8
Верхние пределы измерений дифманометров-перепадомеров	Должны соответствовать предельным номинальным перепадам давления
Верхние пределы измерений дифманометров-уровнемеров выбираются из ряда	63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300; 10000; 16000 см; 0,63; 1; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 160 м
Время одного оборота диаграммы	24 или 12 ч
Питание дифманометров от сети переменного тока	220В, 50 Гц
Условия эксплуатации	−10…50°С, ≤ 80%RH
Степень защиты	IP40, IP54
Виброустойчивость	L3
Присоединительная резьба	М22×1,5-8g
Габаритные размеры	280×340×230 мм
Масса	≤ 16 кг

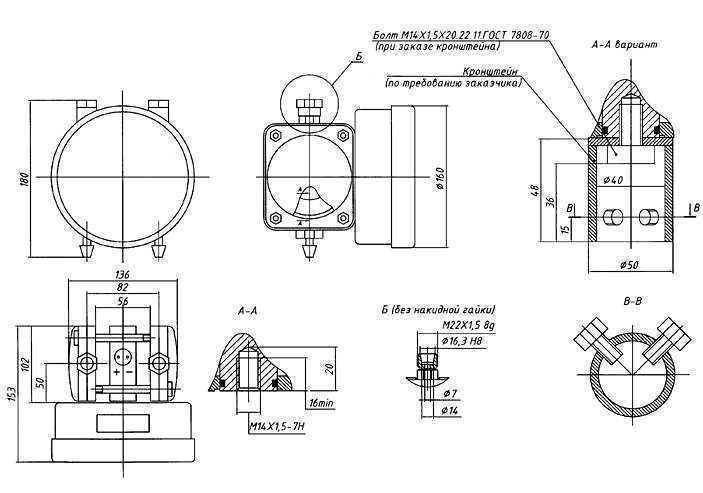

Схема
