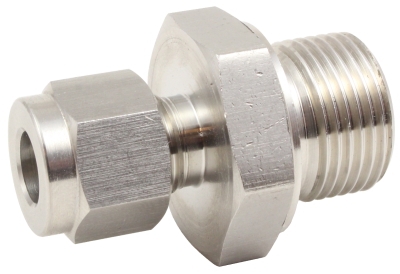

Штуцер врезной ШВ-А

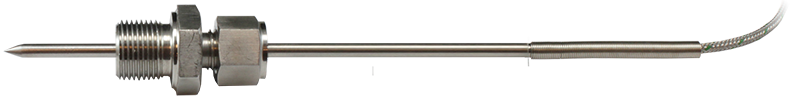

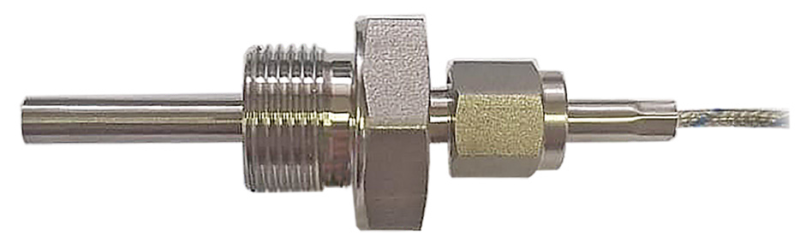

Штуцер врезной предназначен для монтажа термопар и термосопротивлений в резьбовые отверстия (гильзы или бобышки) в объектах измерения температуры

В закладки

731 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Особенности:

Штуцер позволяет регулировать глубину погружения термодатчика общей длиной не менее 60 мм в измеряемую среду и герметизировать его по месту установки до давления 7,2 МПа и температуры +700°С

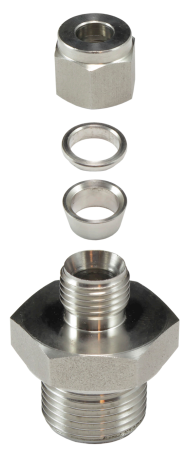

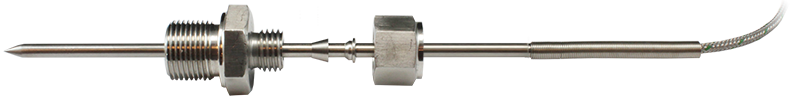

Уплотнение «металл в металл» — 2 стальных или 1 латунный (ШВ-А-02-G1/8) врезной конус
Одноразовое использование
Является частичным аналогом штуцера ШВ

Технические характеристики:

Параметр	Значение
Наружная резьба D	М16×1,5; М20×1,5; G⅛"; G¼"; G⅜"; G½"
Внутренний диаметр d (Внешний диаметр датчика)	2 мм, 4 мм, 6 мм, 8 мм
Максимальная рабочая температура	+700°С
Максимальное рабочее давление	7,2 МПа
Материал штуцера	Нержавеющая сталь
Материал врезных конусов	Нержавеющая сталь, латунь (ШВ-А-02-G1/8)

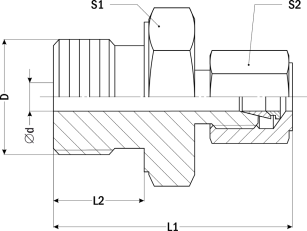

Габаритные размеры

ШВ-А-02-G1/8

ШВ-А-04-G1/4, ШВ-А-04-G3/8, ШВ-А-04-G1/2, ШВ-А-06-М16, ШВ-А-06-М20, ШВ-А-06-G3/8, ШВ-А-06-G1/2, ШВ-А-08-М20

Версия: 2024-02-21-ШАР

Артикул	Диаметр внутренний, мм	Резьба	Срок поставки	Стоимость
2 4 6 8	наруж.М16х1,5 наруж.М20х1,5 наруж.1/8" наруж.1/4" наруж.3/8" наруж.1/2"

Артикул	Диаметр внутренний, мм	Резьба	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр внутренний, мм	Резьба	Срок поставки	Стоимость
F06691	2	наруж.1/8"	Со склада	731 руб. – +
F06692	4	наруж.1/4"	Со склада	731 руб. – +
F06693	4	наруж.3/8"	Со склада	731 руб. – +
F06695	4	наруж.1/2"	Со склада	731 руб. – +
F06688	6	наруж.М16х1,5	Со склада	731 руб. – +
F06689	6	наруж.М20х1,5	Со склада	731 руб. – +
F06694	6	наруж.3/8"	Со склада	731 руб. – +
F06696	6	наруж.1/2"	Со склада	731 руб. – +
F06690	8	наруж.М20х1,5	Со склада	731 руб. – +

Артикул	Диаметр внутренний, мм	Резьба	Срок поставки	Стоимость
F06691	2	наруж.1/8"	Со склада	731 руб. – +
F06692	4	наруж.1/4"	Со склада	731 руб. – +
F06693	4	наруж.3/8"	Со склада	731 руб. – +
F06695	4	наруж.1/2"	Со склада	731 руб. – +
F06688	6	наруж.М16х1,5	Со склада	731 руб. – +
F06689	6	наруж.М20х1,5	Со склада	731 руб. – +
F06694	6	наруж.3/8"	Со склада	731 руб. – +
F06696	6	наруж.1/2"	Со склада	731 руб. – +
F06690	8	наруж.М20х1,5	Со склада	731 руб. – +
