Калорифер для шкафов управления HG 140

Для небольших шкафов, где необходимо предотвратить образование конденсата или где температура не должна падать ниже определенного минимального значения. Полупроводниковый нагревательный элемент (PTC) обеспечивает саморегуляцию температуры за счет резкого увеличения сопротивления при достижении максимальной температуры. Не заменяет термостат. Длительный режим работы.
Особенности:

• Радиатор из алюминиевого профиля
• Самозащелкивающиеся клеммы

• Крепление на DIN-рейку


Технические характеристики:

Параметр	Значение
Рабочее напряжение*	≅120...240B
Подключение	3-стыковой зажим для многожильных гибких кабелей 0,5...0,15 мм² и для одножильных жестких/гибких кабелей 0,5...2,5 мм²
Крепление	На DIN-рейку
Температура эксплуатации	−40... +70°С
Степень защиты	IP20/I (защитный провод)
Мощность нагрева	30В	45В	100В
Максимальный пусковой ток	3А	3.5А	4.5А
Максимальная температура на поверхности радиатора**	140°С	150°С	180°С

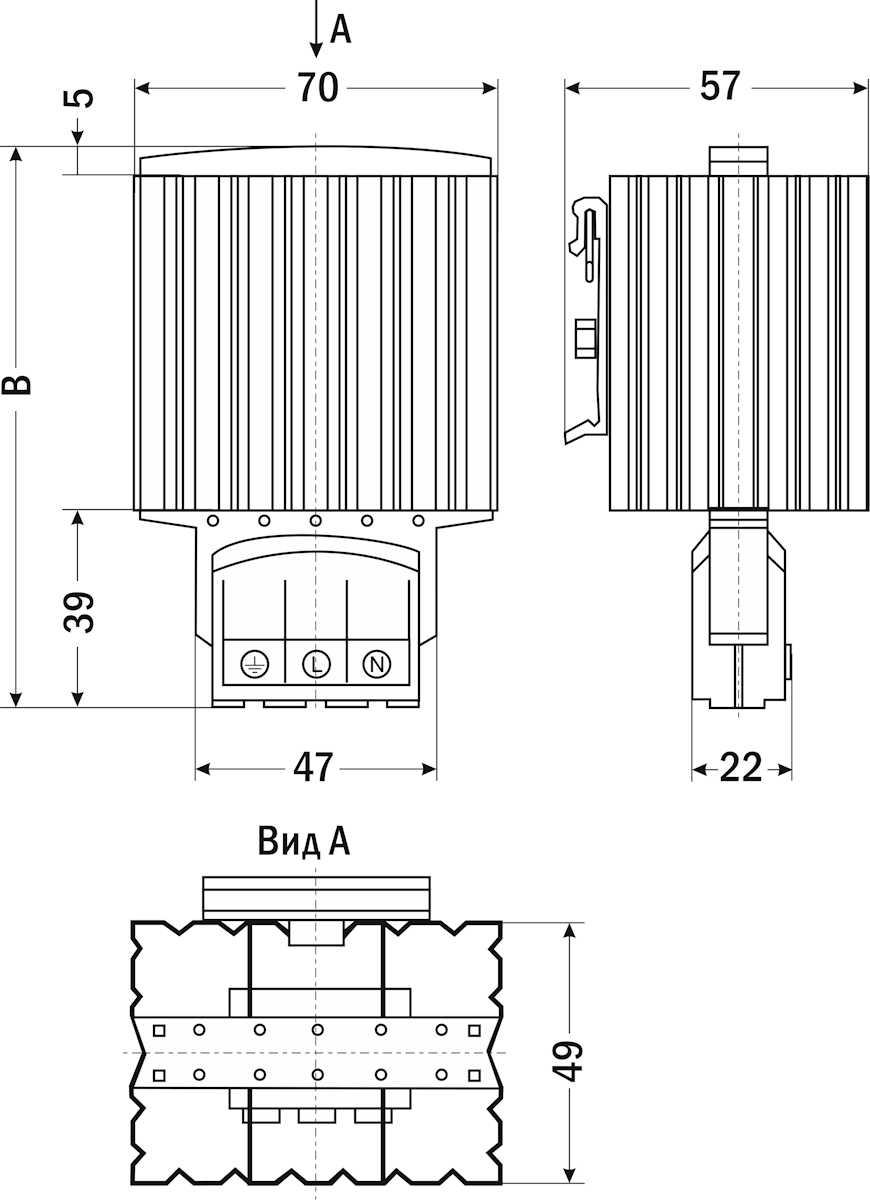

Габаритные размеры	107х70х50 мм	120х70х50 мм	180х70х50 мм
Вес	205 г	240 г	338 г

* - При работе от напряжения ниже 140В мощность нагрева снижается приблизительно на 10%

** - Температура, при которой прекратится дальнейший нагрев

Схема подключения

Документ	Дата изменения	Размер	Файл
Паспорт на HG 140	13.02.2012	0.52 Мб
